中城国网HARRL电能计量箱DBX、SMC单相

产品概述

  我公司委托江西环林集团股份有限公司生产，

一、SMC航空复合材料，是一种优异的绝缘材料，具有高性能和绝缘电阻，防止漏电，在高度频下能保持良好的介电性能，不反射、不阻断微波的传播，不生锈可长期使用，适合应用于人流密集或狭窄场所，避免箱体触电现象的发生。

二、良好的耐腐蚀性能，可有效抵海水、汽油、酒精、电解盐、醋酸、盐酸、钠钾化合物、尿、沥青、各种酸碱土壤及酸雨的腐蚀。产品本身具有良好的抗老性能，且制品表面具有一层耐紫外线能力极强的防护层，双重防护合产品具有更商的抗老化性能。

三、三维网状分子结构和特种增强纤维共同作用，使该材料具有良好的抗冲性，易于机械加工，便于钻孔和切割，定位准确，具有很高的拉伸强度、弯曲和冲击韧性。

四、SMC材料是一种无烟无毒材料。不含卤素，无对人体有害物质，燃烧时不产生有害气体，是一种环保材料，满足未来发展需要。

五、优质的阻燃材料，阻燃性能可达到FVO级，烟密度等级为15，烟气毒性等级为准安全一级(ZA2)。所有材料均满足国内外UL94要求。

六、适合各种恶劣天气，箱体可长期使用在-50℃～+80环境中，防护等级IP44。

七、SMC是一种热的不良导体，耐高温热变形率低，绝热性可降低环境温差对箱体内部的影响，同金属材料相比可有效减少箱体内部凝露、凝露的发生。

八、电表箱箱体采用板式结构组合，模式化安装，适于搬运，安装简单，可现场组装或拆卸。

我公司生产的PC电表箱采用新型环保工程塑料聚碳酸酯(PC)制造，具有绝缘性能高、透明性能好、抗紫外线、耐老化、耐酸雨、耐盐雾、耐高温、耐低温、抗冲击等性能，并有良好的通风、防雨、散热等功能，正常使用寿命达30年以上。

　　此系列电表箱采用集成化设计理念，将各式电能表及整个计量回路集装于一体化封闭箱内，不仅占用空间小易于安装和管理，而且能够阻止窃电者触及计量装置，防止窃电行为。

　　此系列电表箱箱体造型美观、比例匀称、线条流畅，通过背部的预留螺栓孔可以方便、牢固地安装在混凝土墙面上。箱内元器件结构紧凑、布局合理，线路走向顺畅明晰。箱盖通过挂钩、专用螺丝及挂锁与箱体互锁，只有电管人员借专用螺丝扳手和钥匙才可开启。箱盖晶莹剔透，电管人员不需要开启便可直接看到箱内的各类异常现象，从而提前排除用电中的安全隐患，从而实现“安全用电，预防为主”的管理目标。

　　此系列电表箱自面世以来。以其独特的设计、新颖的工艺和先进的性能，受到越来越多的供电企业的青睐。

一、产品适用范围及使用条件

　　MF系列电表箱包括单相表箱和三相表箱两大部分，适用于交流50Hz或60Hz，额定工作电压至220V、380V、690V，额定工作电流为10A~225A的供电系统中，供单相电能和动力电能的计量与控制管理。

　　使用条件：

　　a.环境温度-40℃~+80℃，并且24小时内平均温度不超过+35℃。

　　b.空气清洁，相对湿度在40℃时不超过80%，温度较低时允许有较高的相对湿度。

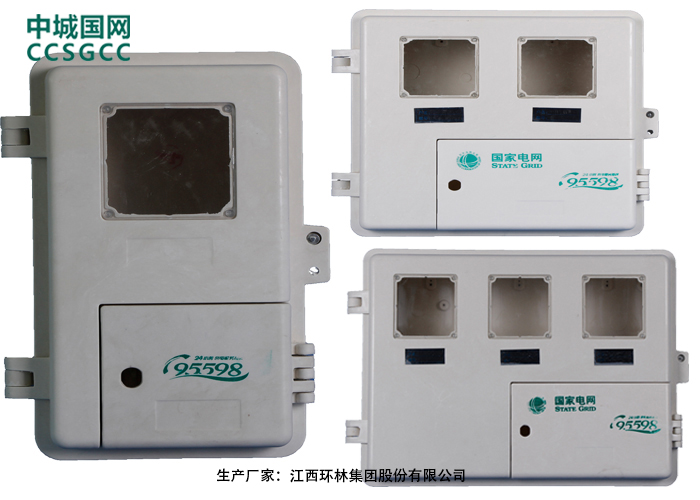

单相一表位  A B型

尺寸:  210*370*150  [电子（120） ]         材质: SMC

单相二表位 A B型

尺寸:  390*390*150 [电子（120） ]          材质: SMC

单相三表位AB型

尺寸:  520*390*150  [电子（120） ]   材质: SMC

单相四位AB型

尺寸:  520*390*150 [电子（120） ]   材质: SMC

可配装机械式、电子式电表、亦可直接固定墙上DZ47/DZ47L/DZ18L漏电开关，RT14或RC1熔断器。

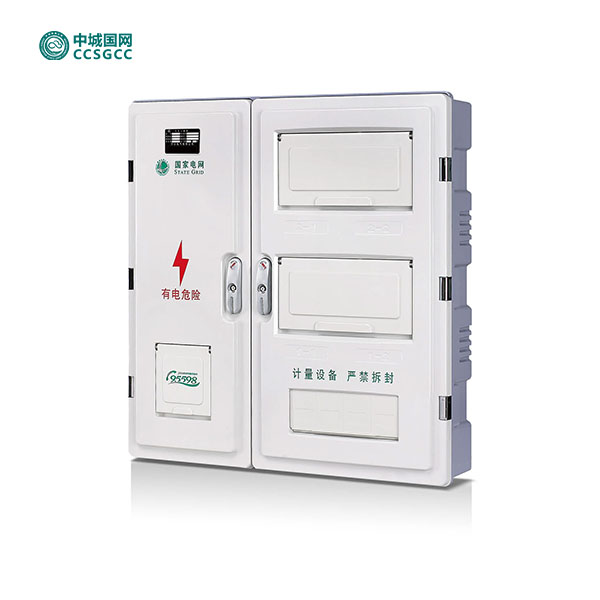

单相四表位A、B型

尺寸:  520*390*150 [电子（120） ]   材质: SMC

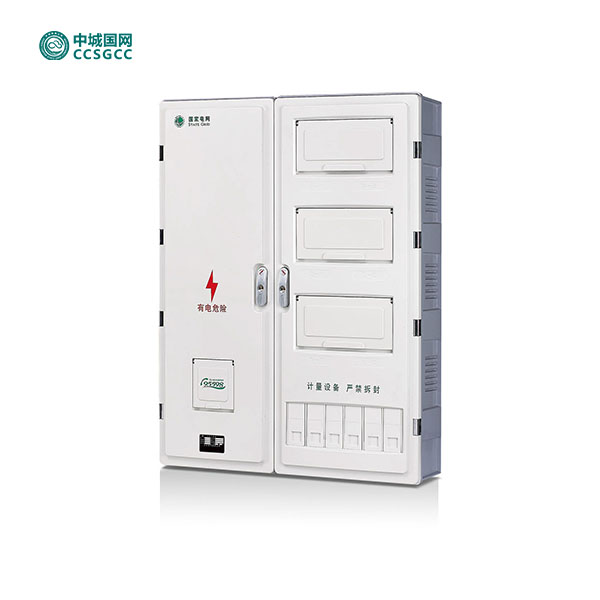

单相六表位A、B型

尺寸:  540*600*150 [电子（120） ]    材质: SMC

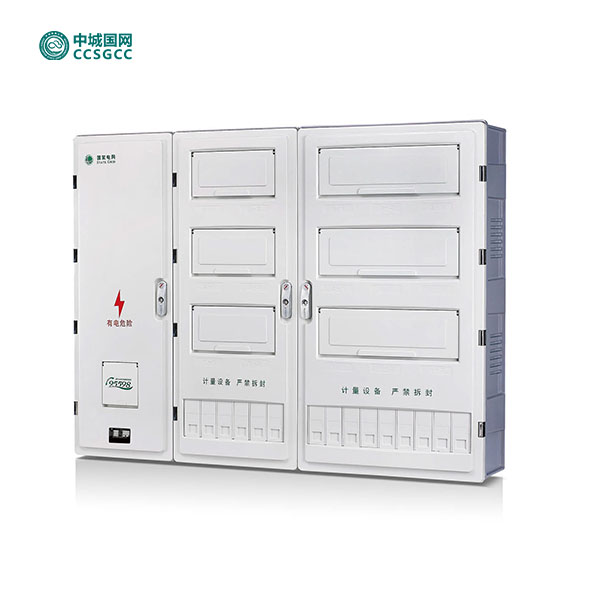

单相八位A、B型

尺寸： 700*600*150 [电子（120） ]   材质: SMC

下偏开门：可直接固定墙口，亦可安装电线杆上，可装电子式电度表，总开关用户开关可分开控制。

外形尺寸：   四表位：390×600×150

                    六表位：540×600×150

                    八表位：800×600×150

下偏开门：可直接固定墙口，亦可安装电线杆上，可装电子式电度表，总开关用户开关可分开控制。

外形尺寸

       一表位：210×370×150

       二表位：390×390×150

       三表位：520×390×150
