产品名称： UHF局部放电巡检仪

品牌：中城国网

产品规格：HCPD-9209C

箱规：1台/箱

尺寸大小：235mm×133mm×48mm

包装重量：2.85kg

最小起订量：1台

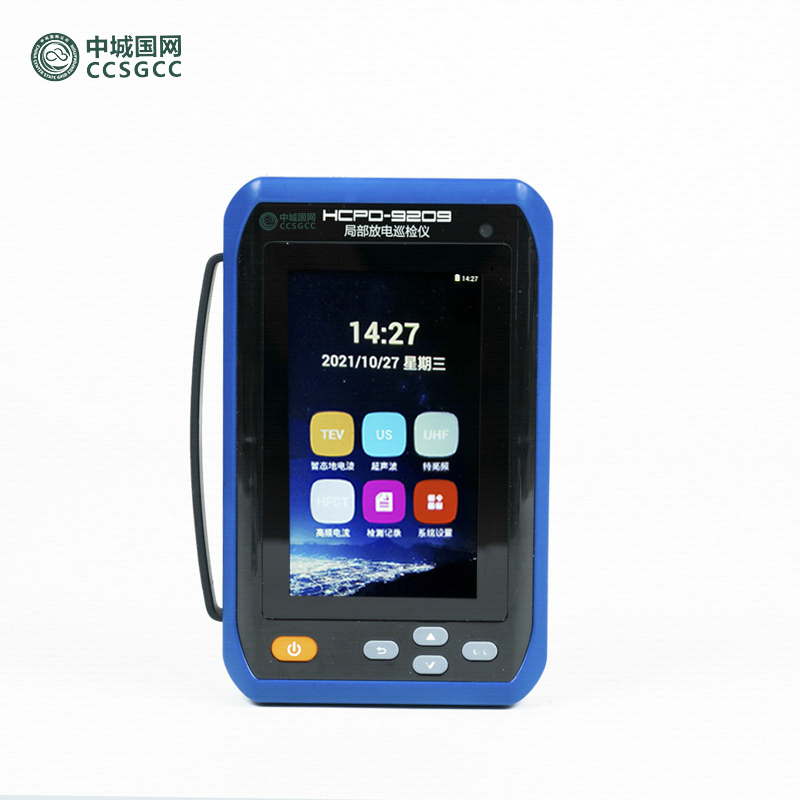

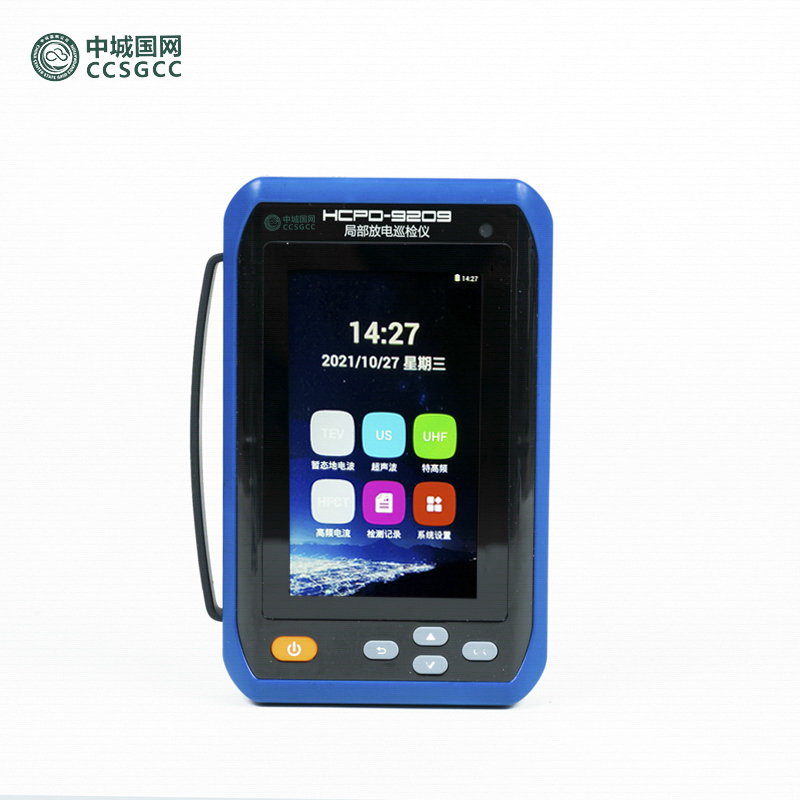

产品图片

产品概述

GIS以结构紧凑、可靠性高等优点已成为超、特高压电力系统中的主流设备。随着GIS的广泛应用，GIS设备运行可靠性引起了国际社会和电力部门的普遍关注。从近40年运行经验来看，绝缘故障始终是影响GIS可靠性的重要原因之一，局部放电是导致GIS设备绝缘劣化直至闪络故障发生的主要表现形式。GIS内部一旦出现绝缘故障，极易造成设备故障，将破坏电力系统正常运行，给国民经济和社会正常秩序造成不良影响。因此，实现对GIS局部放电在线检测意义重大。

HCPD-9209C UHF局部放电巡检仪是我公司总结多年局部放电测量经验，采用特高频(UHF)测量和超声波(US)测量两种新兴技术设计的数字化局部放电带电检测专用仪器。本系统采用现代电子和计算机综合技术，实现信号放大、滤波、数据采集、数据处理、局部放电参数计算，图谱绘制，试验报告自动生成，从而完成局部放电的智能化测量与分析。本设备采用手持式设计、Wince系统开发；设备轻巧、携带方便、测量快速、便于现场使用；界面友好、操作简单、刷新速率高；功能完善、抗干扰能力强、测量准确。本仪器在检测过程中对待检测电力设备没有任何损害，且对设备的运行没有任何影响。根据UHF和US方法的多种检测模式得到的图谱对检测电力设备绝缘缺陷或隐患进行诊断分析，可清楚的判断该电力设备的运行状态。

引用标准

Ø 局部放电测量GB/T 7354

Ø 电力设备局部放电现场测量导则 DL/T 417

Ø 高电压试验技术 第一部分：一般试验要求 GB/T 16927.1

Ø 高电压试验技术 第二部分：测量系统 GB/T 16927.2

Ø 高电压试验技术 第三部分: 现场试验的定义及要求 GB/T 16927.3

检测原理

特高频(UHF)法检测原理

电力设备绝缘体中绝缘强度和击穿场强都很高，当局部放电在很小的范围内发生时，击穿过程很快，将产生很陡的脉冲电流，其上升时间小于1ns，并激发频率高达数GHz 的电磁波。局部放电检测特高频（UHF）法基本原理是通过UHF 传感器对电力设备中局部放电时产生的超高频电磁波（300MHz ≤ f ≤ 3GHz ）信号进行检测，从而获得局部放电的相关信息，实现局部放电监测。根据现场设备情况的不同，可以采用内置式超高频传感器和外置式超高频传感器。如图4-1所示为特高频检测法基本原理示意图。由于现场的电晕干扰主要集中300MHz 频段以下，因此UHF 法能有效地避开现场的电晕等干扰，具有较高的灵敏度和抗干扰能力，可实现局部放电带电检测、定位以及缺陷类型识别等优点。

超声波(US)法检测原理

局部放电发生前，放电点周围的电场力绝缘介质的机械应力和粒子力处于相对平衡状态。局部放电发生时电荷的快速释放或迁移使电场发生改变，打破了平衡状态，引起周围粒子发生震荡性机械运动，从而产生声音或振动信号，如图4-2所示。超声波法通过在设备腔体外壁上安装超声波传感器来测量局部放电信号。该方法特点是传感器与地理设备的电气回路无任何联系，不受电器方面的干扰，但在现场使用时容易受周围环境噪声或设备机械振动的影响。由于超声信号在电力设备常用绝缘材料中的衰减较大，超声波检测法的检测范围有限，但具有定位准确度高的优点。局部放电产生的声波的频谱很宽，可以从几十Hz 到几MHz，其中频率低于20kHz的信号能够被人耳听到而高于这一频率的超声波信号必须用超声波传感器才能接收到。通过测量超声波信号的声压大小，推测放电的强弱。此外超声波法还具有可探测不同类型的故障，如悬浮、尖端、沿面等，可在线检测不影响设备正常运行，具有很高的灵敏度，良好的抗电磁干扰能力以及具有定位准确度高等优点。

技术参数

表4-1 技术参数表

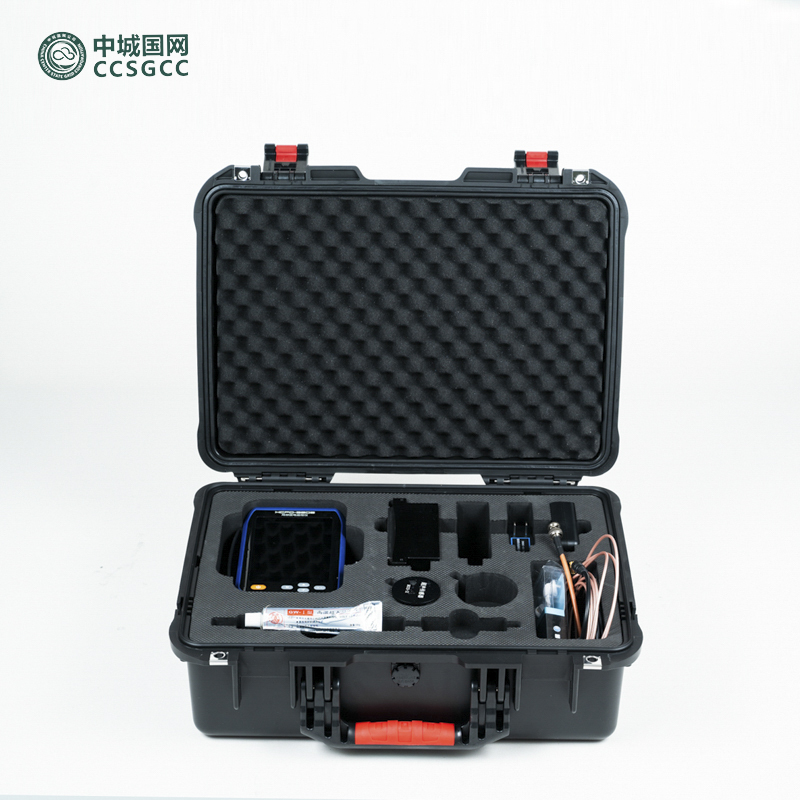

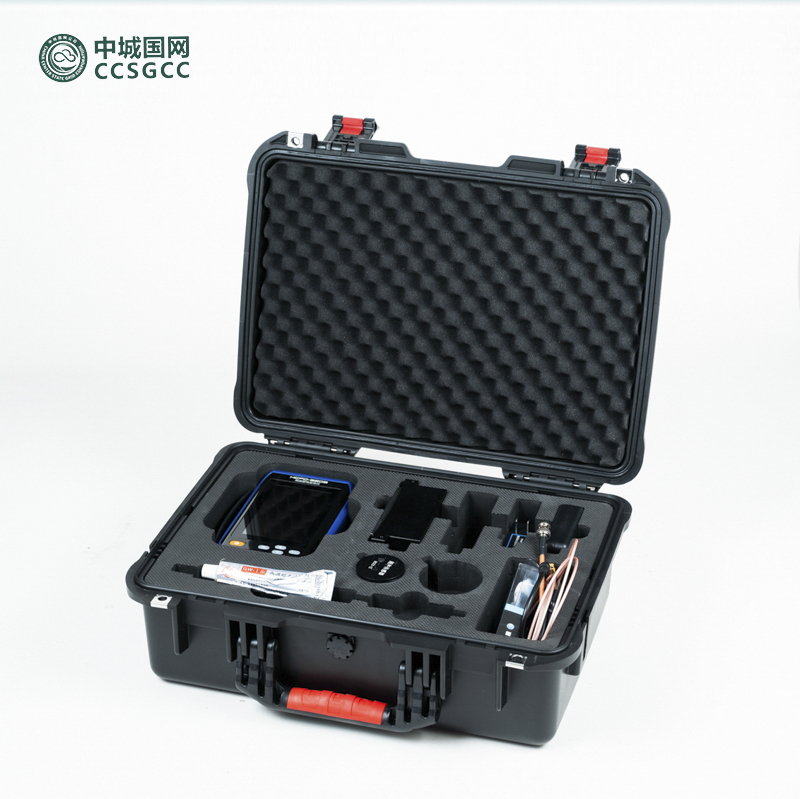

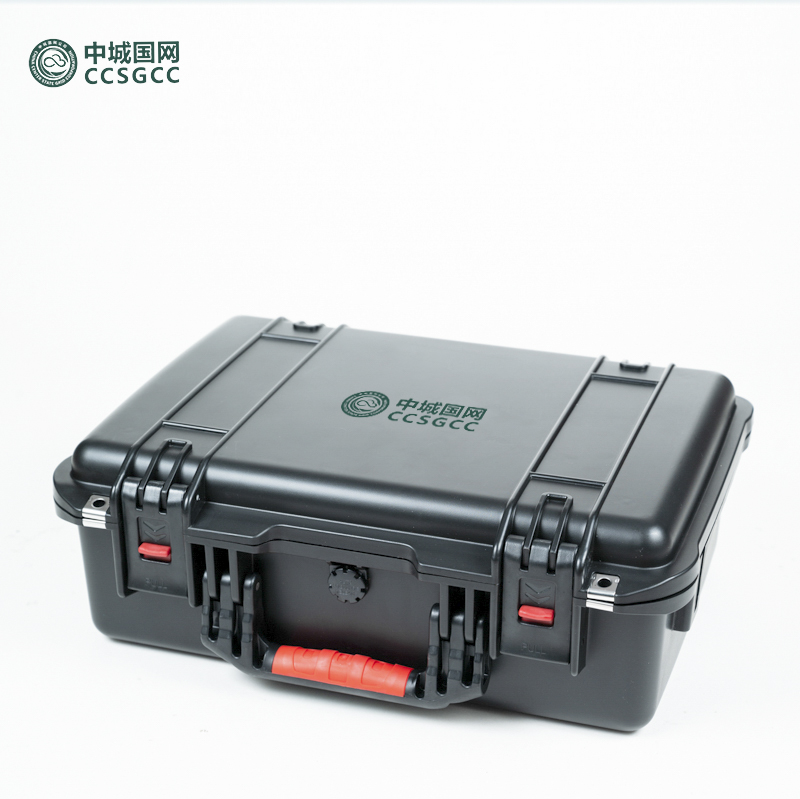

           装   箱   单
