中城国网HCPD-9209B TEV局部放电巡检仪

产品名称： TEV局部放电巡检仪

品牌：中城国网

产品规格：HCPD-9209B

箱规：1台/箱

包装重量：2.85kg

尺寸大小：235mm×133mm×48mm

最小起订量：1台

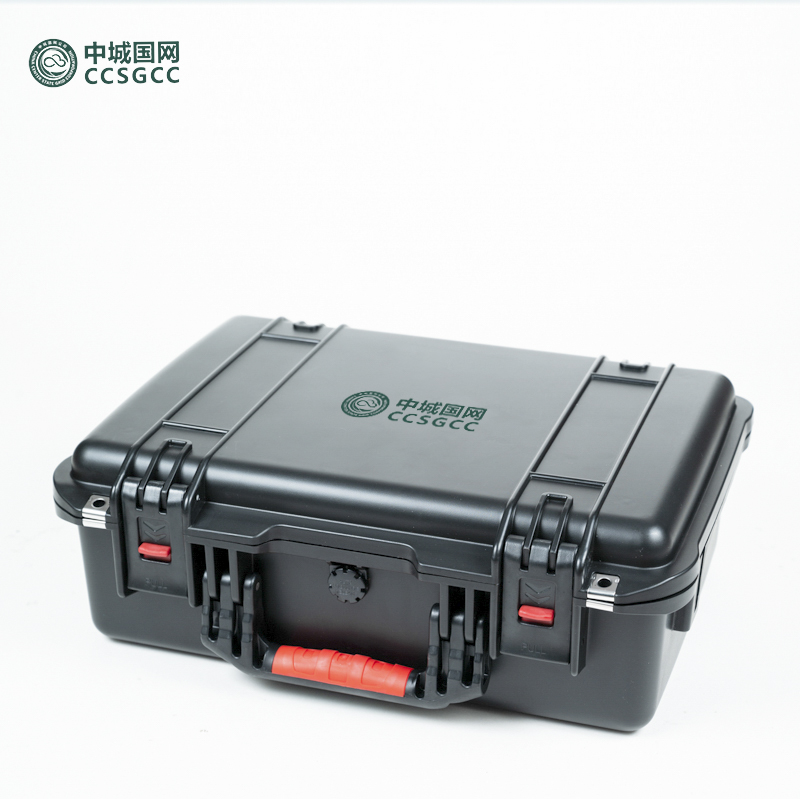

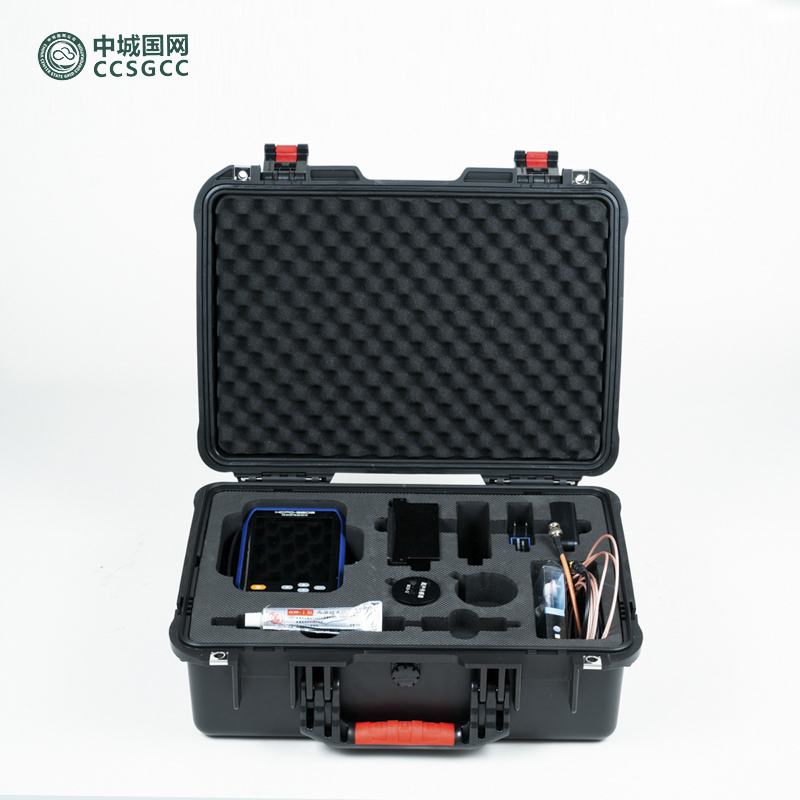

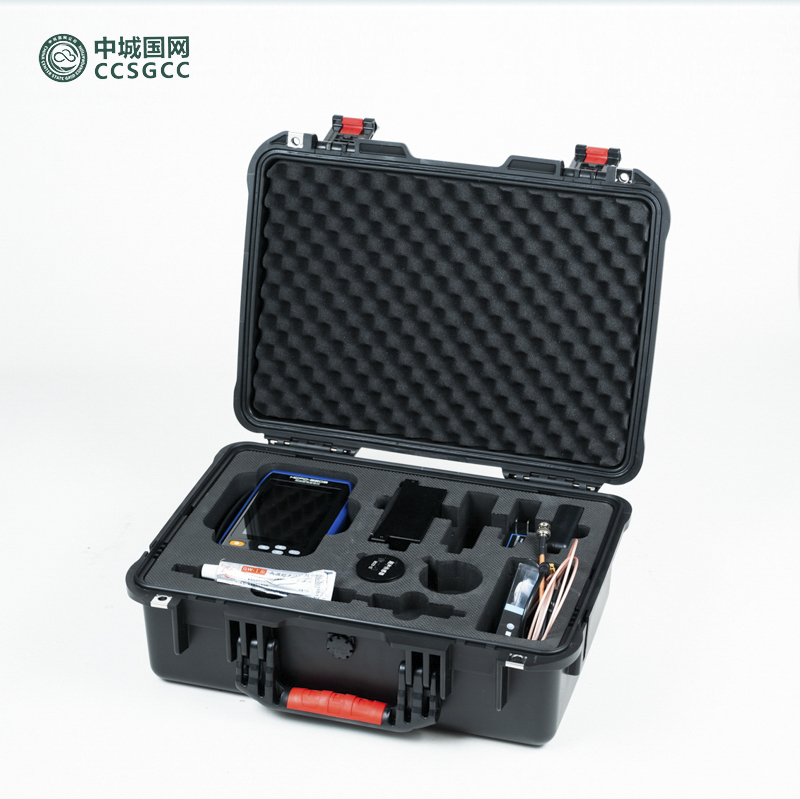

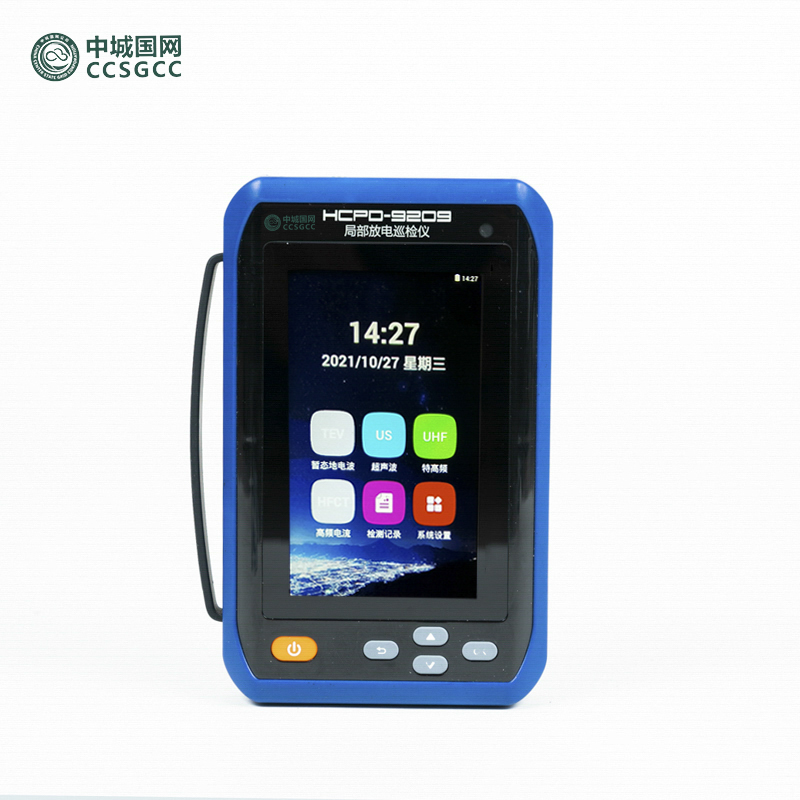

产品图片

产品概述

开关柜的故障类型一般可分为拒动/误动故障、绝缘故障、开断与关合故障、载流故障、外力及其他故障。中国电力科学院对1989～1997年和2004年40.5KV以下开关设备的故障进行了统计，其中绝缘与载流性故障占30%～53%。而广东电网公司对1992～2002年开关设备故障类型的统计结果显示，绝缘与载流性故障的比例甚至高达66%。以上两种故障均与放电现象有关。近年来，英国电力企业对国内使用中压真空开关进行故障统计：其中误操作和机械性两类故障占30%～38% ；放电互感器和电缆箱类故障占26%～44% 。这些故障都会伴随着局部放电现象的产生。采用传统方法检测需浪费大量的财力，造成巨大的损失。

HCPD-9209B TEV局部放电巡检仪采用暂态对地电压(TEV)测量和超声波(US)测量两种新兴技术对开关柜进行故障检测。设备采用便携式，操作简单，TEV传感器贴在箱壁，US传感器沿着开关柜上的缝隙扫描检测，对高压开关及开关柜无任何损害，所有的检测对高压开关及开关柜设备的运行不产生任何影响。该产品可以对测量进行信号多周期观察，对放电进行频率识别，并通过多种模式进行分析，能够清楚地判断出开关柜是否出现故障。其测量技术在国内外已达领先水平。

引用标准

• 局部放电测量GB/T 7354

• 电力设备局部放电现场测量导则 DL/T 417

• 高电压试验技术 第一部分：一般试验要求 GB/T 16927.1

• 高电压试验技术 第二部分：测量系统 GB/T 16927.2

• 高电压试验技术 第3部分：现场试验的定义及要求 GB/T 16927.3

暂态地电压（TEV）测量原理

• 当配电设备发生局部放电现象时，带电离子会快速地由带电体向接地的非带电体快速迁移，如配电设备的柜体，并在非带电体上产生电流行波，且以光速向各个方向快速传播。受集肤效应的影响，电流行波往往仅集中在柜体的内表面，而不会直接穿透金属柜体。但是当电流行波遇到不连续的金属断开或绝缘连接处时，电流行波会由金属柜体内表面转移到外表面，并以电磁波形式向自由空间传播，且在金属外表面产生暂态地电压。而该电压可用专用的TEV传感器布置在开关柜外面进行测量。TEV传感器类似传统的RF耦合电容器，其壳体可做绝缘和保护双重功能，传感器内部可感应出高频脉冲电流信号。

超声波（US）测量原理

• 局部放电发生前，放电点周围的电场力、绝缘介质的机械应力和粒子力处于相对平衡状态。局部放电发生时电荷的快速释放或迁移使电场发生改变，打破了平衡状态，引起周围粒子发生震荡性机械运动，从而产生声音或振动信号。超声波法通过在设备腔体外壁上安装超声波传感器来测量局部放电信号。该方法特点是传感器与地理设备的电气回路无任何联系，不受电气方面的干扰，但在现场使用时容易受周围环境噪声或设备机械振动的影响。由于超声信号在电力设备常用绝缘材料中的衰减较大，超声波检测法的检测范围有限，但具有定位准确度高的优点。局部放电产生的声波的频谱很宽，可以从几十Hz到几MHz，其中频率低于20kHz 的信号能够被人耳听到，而高于这一频率的超声波信号必须用超声波传感器才能接收到。通过测量超声波信号的声压大小，推测放电的强弱。

技术参数

            装   箱   单
