商品名称:中城国网HCFA-36互感器综合测试仪
商品编号:20211023103918237
上架时间:2021年10月29日
生产厂家:保定华创电气有限公司
热度:已有 人关注
产品名称:互感器综合测试仪
品牌:中城国网
产品规格:HCFA-36
箱规:1台/2箱
尺寸大小:480mm×320mm×375mm
包装重量:45kg
最小起订量:1台

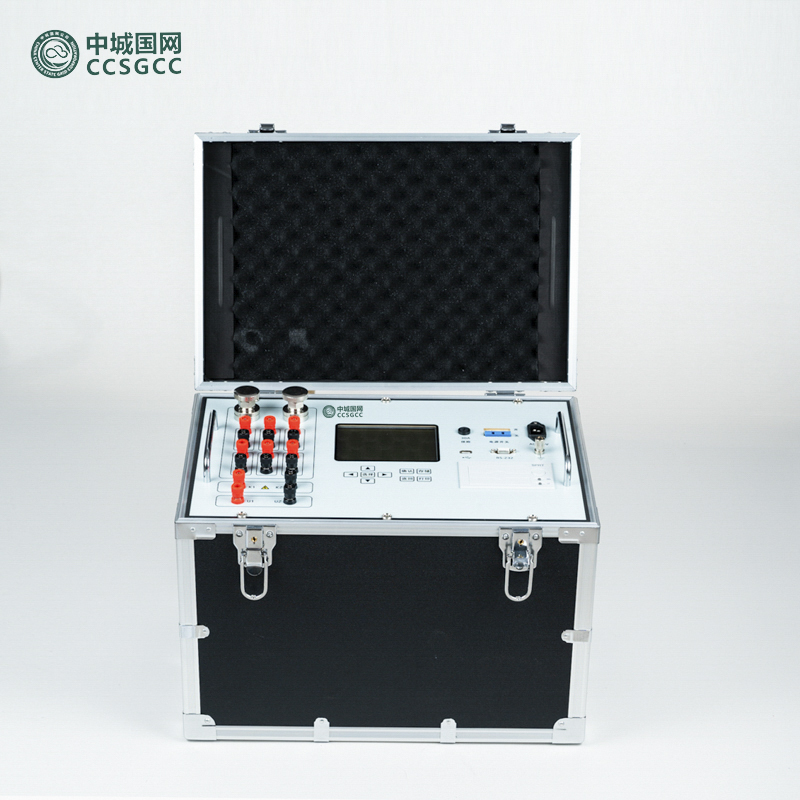

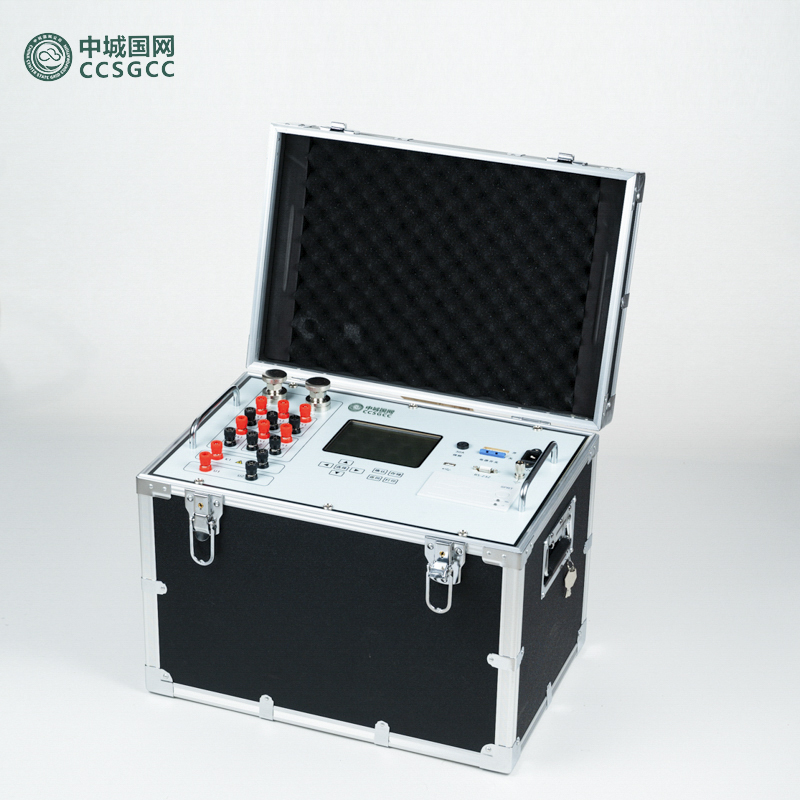

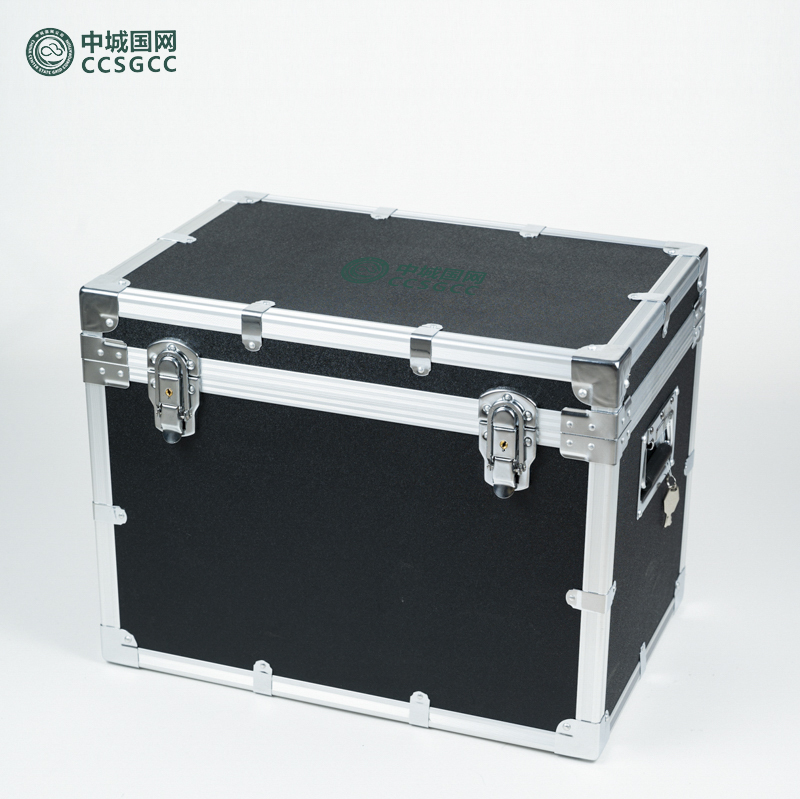

产品图片
产品概述
HCFA-36互感器综合测试仪是由我公司最新开发的新一代互感器特性试验仪器,是专门为保护用电流互感器(CT)和电磁式电压互感器(PT)而设计研发,除了具备常规的励磁特性、变比极性、比差角差等功能试验外,还可对电流互感器一次完成6组变比试验,是一台性价比较高的多功能试验仪器,非常适合现场试验。该仪器目前在国内处于领先水平,并得到众多电力客户的认可。
功能特点
l CT试验:励磁特性试验 PT试验:励磁特性试验
曲线拐点自动计算 变比、极性、比差试验
5%和10%误差曲线 空载电流试验
变比、极性、比差和角差试验 PT自动退磁功能
二次回路负载试验 二次绕组交流耐压试验
CT自动退磁功能
一次通流试验
二次绕组交流耐压试验
l 可对电流互感器一次完成6组变比试验;
l 实时显示测量数据和励磁特性曲线,方便存储和打印;
l 采用工业级320×240大屏幕液晶,在阳光下清晰显示,中文菜单提示,操作简便;
l 内置大容量非易失性存储器:可存储1000组试验数据;
l 内置USB控制器:可将试验数据存至U盘并在PC机永久保存;
l 内置高精度实时时钟功能:可进行日期及时间校准;
l 自带高速热敏打印机:可打印测量及历史数据;
l 具有完善的过压、过流保护功能,其中过压过流保护值根据试验参数的设置情况自动调整,既简便又能保证被试设备的安全;
l 单一电源供电,~AC220V。
技术参数
测试项目 | 测量范围 | 测量误差 |
CT励磁 特性试验 | 输出电压 | 0~3000V | ≤0.5% |
输出电流 | 0~20A | ≤0.5% |
CT变比 极性试验 | 一次侧电流 | 0~1000A | ≤0.5% |
二次侧电流 | 0~5A | ≤0.5% |
CT二次 负载试验 | 二次侧电流 | 0~5A | ≤0.5% |
二次回路阻抗 | 0~5Ω | ≤0.5% |
PT励磁 特性试验 | 输出电压 | 0~200V | ≤0.5% |
输出电流 | 0~20A | ≤0.5% |
PT变比 极性试验 | 一次侧电压 | 0~3000V | ≤0.5% |
二次侧电压 | 0~5V | ≤0.5% |
PT空载 电流试验 | 二次侧电压 | 0~200V | ≤0.5% |
二次侧电流 | 0~5A | ≤0.5% |
CT一次 通流试验 | 输出电压 | 0~5V | ≤0.5% |
输出电流 | 0~1000A | ≤0.5% |
CT、PT交流 耐压试验 | 输出电压 | 0~3000V | ≤0.5% |
输出电流 | 0~20A | ≤0.5% |
外形尺寸 | 480mm×320mm×375mm |
仪器重量 | 40kg |
装 箱 单
产品名称:HCFA-36互感器综合测试仪 |
序 号 | 名 称 | 数 量 |
1 | HCFA-36主机 | 一台 |

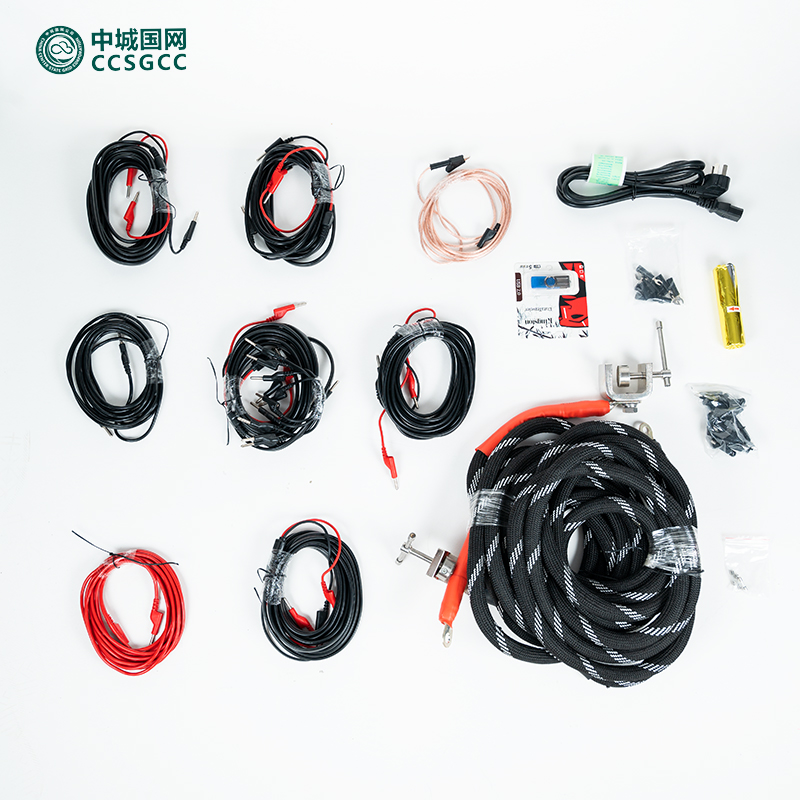

2 | 测 试 线 | 红色1kA电流线X5m=1条 | 一套 |
黑色1kA电流线X5m=1条 |
红色单芯线X5m=1条 |
黑色单芯线X5m=1条 |
红黑护套线X5m=5条 |
黑色短接线X0.2m=5条 |
黑色鳄鱼护套夹12个 |
黑色U型插片10个 |
3 | 接 地 线 | 一条 |
4 | 电源线(1.8米) | 一条 |
5 | 保险管(3 0 A) | 三支 |
6 | 优 盘 | 一个 |
7 | 打 印 纸 | 两卷 |
8 | 说 明 书 | 两份 |
9 | 测试报告 | 一份 |
10 | 合 格 证 | 一份 |
11 | 保 修 单 | 一份 |
