n 智能型主机    主机采用高速高性能数字信号处理器  运算速度快，传输频带宽，软件上应用双精度算法产生各相任意的高精度波形。由于采用一体结构，各部分结合紧密，数据传输距离短，结构紧凑。

n 单机独立运行    装置由方便灵活的新型旋转鼠标通过大屏幕液晶显示屏进行操作，全套中文显示。单机不仅可以完成一些常规的保护校验试验，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，描绘差动曲线、阻抗特性曲线等并可实时存贮测试数据，通过U盘拷贝数据。可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用，操作方便快捷。

n 联接电脑运行 通过 Windows平台上全套中文操作软件，实现单机操作的所有功能并可实时存储测试数据，显示矢量图，绘制故障波形，故障重现，联机打印报表等。

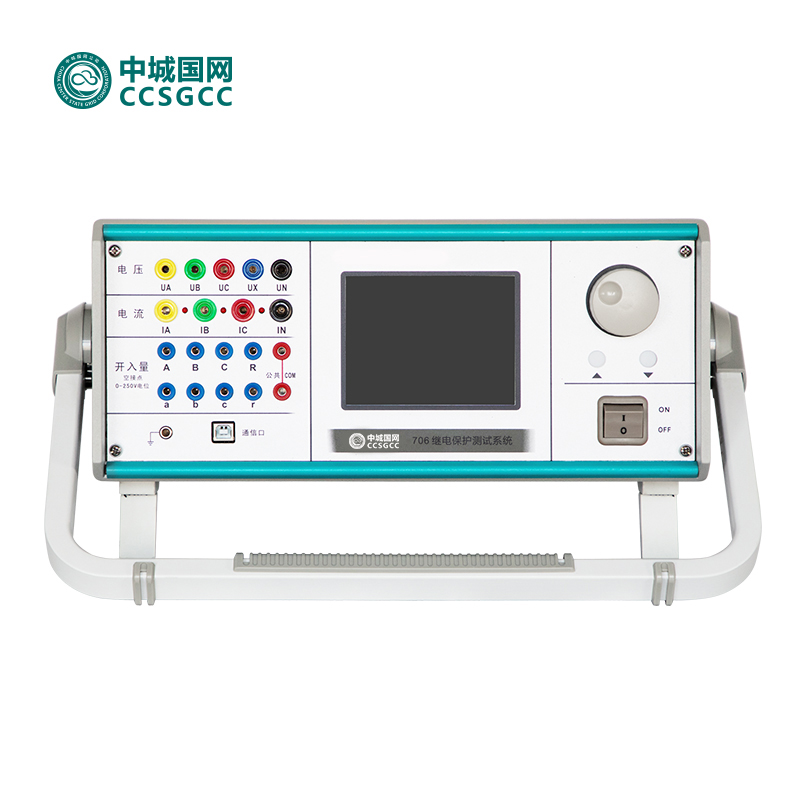

n 大屏幕LCD显示屏    本机采用大屏幕高分辨率图形液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。

n “傻瓜式”操作    采用我公司研发的第二代先进的控制器“旋转鼠标”，多个功能键配合操作进一步简化了操作部分的结构，方便易用、快捷，容易掌握。

n 新型高保真功放    输出级采用新型大功率模块式高保真功放部件，既可作电流输出亦可作电压输出，输出功率大，精度好，可靠性高。

n 标准的4相电压3相电流输出    可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V，每相电流可输出40A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。

n 自我保护    采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。

n 具有独立专用直流电源输出    装置设有一路110V 或 220V专用直流电源输出。

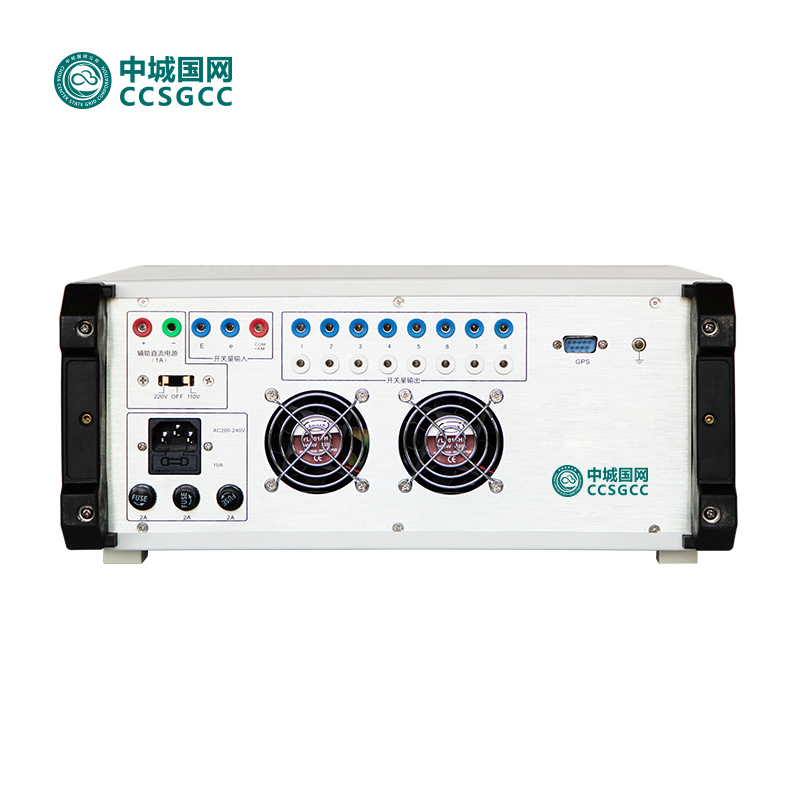

n 接点丰富    具有8个接点输入和4个空接点输出。输入接点为空接点和0-250V电位接点兼容方式，可智能自动识别。

n 主机一体化单机结构    采用交流220V电源工作。体积小，重量轻，易携带，流动试验方便。

n 性价比高    属于跨专业联合设计产品，综合了多专业的先进科技成果。兼具大型测试仪的性能，和小型测试仪的价位，具有很高的性能价格比。

功能与用途

除可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定外，并可模拟单相至三相的瞬时性、永久性、转换性故障进行整组试验。单机具备状态序列、零序距离、阻抗特性、差动保护等试验界面还可完成各种自动化程度高的大型复杂校验工作，能自动测试及扫描各种保护定值，实时存储测试数据，测试曲线，显示矢量图，联机打印报告等。

环境条件

正常工作温度： --5℃~45℃

极限工作温度： --10℃~50℃

储存及运输：   0℃~40℃

工作湿度：     20%~90%，无凝露

工作环境：     无腐蚀性气体

大气压力：     80kPa~110kPa

海拔：         0~3000m

主要技术参数

交流电流输出： 3路，每路40A / 450VA

交流电压输出： 4路，每路120V / 80VA

交流输出精度： 0.1%

直流电流输出： 3路，每路±10A/200VA

直流电压输出： 3路，每路±160V/70VA

直流输出精度： 0.2%

时间测量：     1ms~9999s，分辨率0.1ms

相    位：     0~360°

相位精度：     ＜0.2°

输出频率：     0~500Hz

频率精度：     ＜0.001Hz

叠加谐波：     2~20次

开 入 量：     8路

开 出 量：     4对

独立直流：     DC110/220V，额定电流1.5A

外形尺寸：     400×300×180mm³

重    量：     20kg
