n 标准12相电压电流完整同时输出，且幅值、相位、频率完全独立调节

n 12通道闭环回采录波监视  对本机12通道电压电流输出波形进行回采、监视和录波，可直观方便地监视和观察输出波形失真情况，录波时间由硬盘容量大小决定，并可在故障再现中重放录波文件。

n 双操作方式  除了单机操作外，装置还可以外接台式机或笔记本电脑进行操作，两种方式功能完全一致，真正完整的双操作模式。

n 高性能主控制器  输出部分采用超高速DSP+FPGA控制，实时信号处理能力极强，传输频带宽，每周输出2400点高精密波形，18位DA转换器。输出波形精度极高，失真小，线性好。

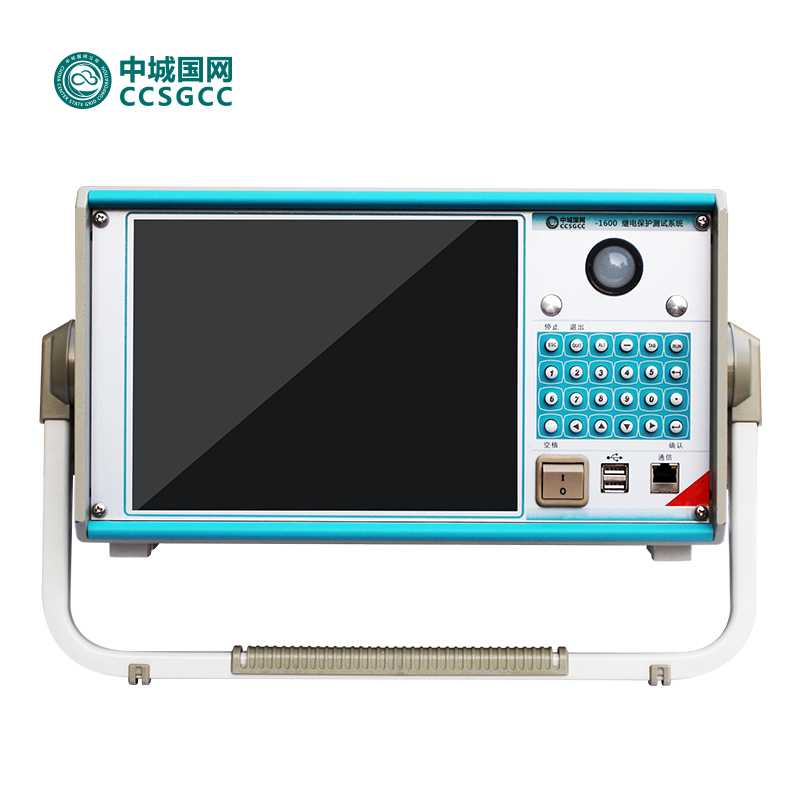

n 高速大容量工控机，10.4”超大屏幕  内置嵌入式Windows XPE操作系统，软件系统高度稳定，电子硬盘容量大，任意开关机，绝无系统损坏。装置自带10.4”超大屏幕，显示容量和字体大，效果佳。

模块式组合部件结构  采用军工技术，实现多级绝缘隔离和等电位静电屏蔽防护，

n 大量采用精密元器件，并进行了专业化的结构设计。装置可靠性高，EMC性能极佳，且体积小、重量轻、功能全、携带方便。

n 新型高保真线性功放  输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，小信号精度极高，波形精致平滑，性能卓越。不会对试验现场产生中高频干扰，而且保证了从大电流到微小电流全程都波形平滑、精度优良。

n 功能强大  可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试，12相输出可用于备自投测试。

n 备自投测试及快切功能 10路开入8对开出，可测试各种备自投和快切装置。测试界面设计美观，可直接显示各种系统主接线图、各开关接点状态、电流电压幅值非常直观方便地测试、记录和显示整个备自投装置的动作过程。

n 接点丰富  10路接点输入和8对空接点输出。输入接点为空接点和0~250V电位接点兼容，可智能自动识别。输入输出接点可根据用户需要扩展。

n 独立可调直流电源  设有一路大功率110V 或 220V专用直流电源输出。

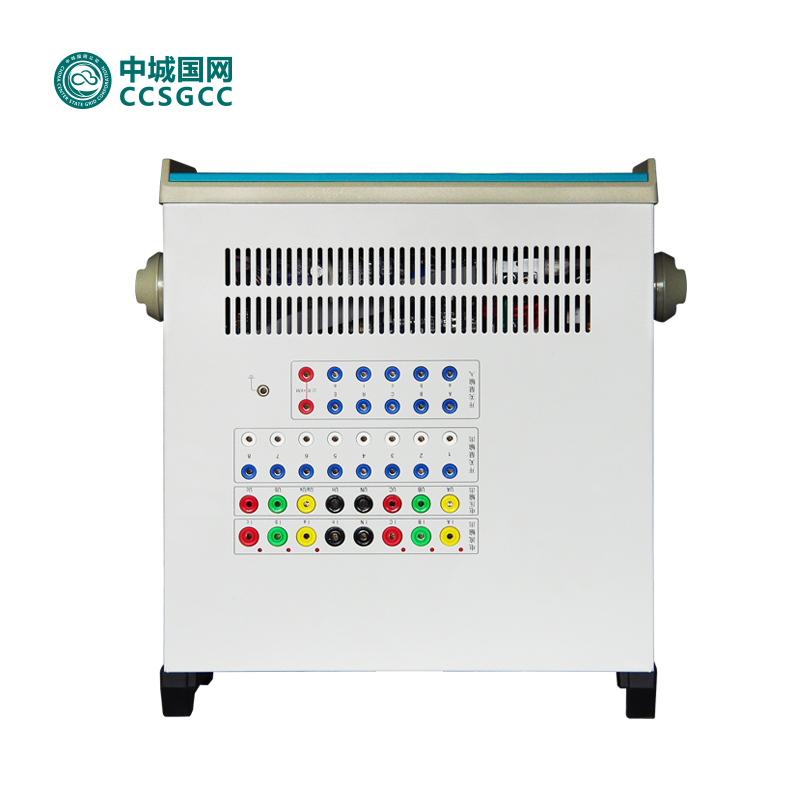

n 接口完整  装置面板上有自带键盘和鼠标，单机能进行完整操作。装置带有USB口和网口，可与PC机通信进行操作，可外接打印机、键盘、鼠标、U盘等。

n 内置GPS  装置自带GPS接口，可实现双机同步测试，可进行光纤纵联差动保护试验。

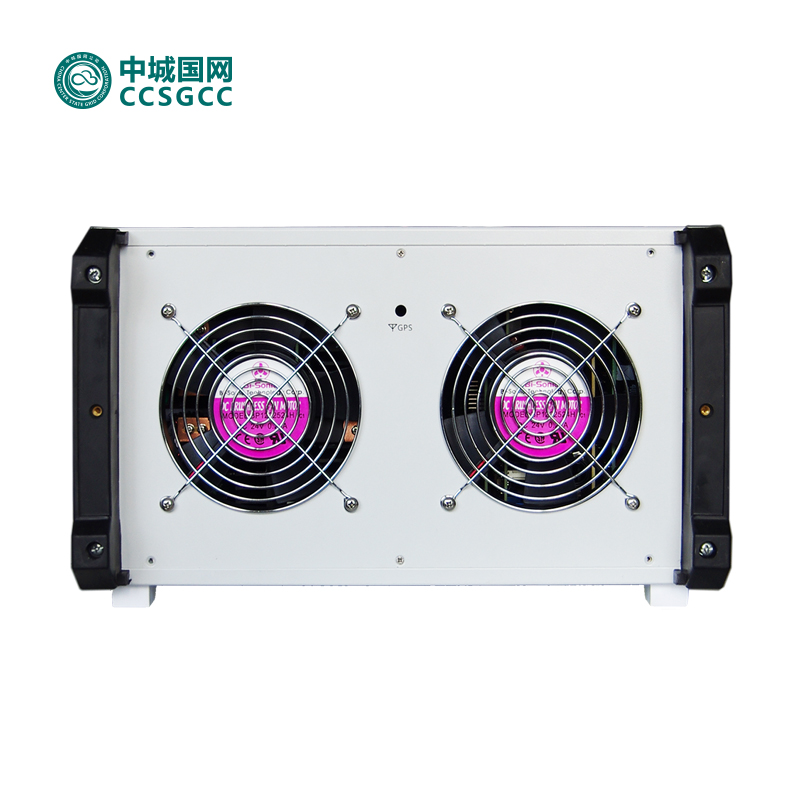

n 完善的自我保护功能  散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。

n 轻小型高集成单机和一体化结构  属于跨专业联合设计产品，综合了多专业的先进科技成果。体积小，重量轻，具有很高的性能价格比。

功能与用途

除可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定外，并可模拟单相至三相的瞬时性、永久性、转换性故障进行整组试验。还可完成各种自动化程度高的大型复杂校验工作，能自动测试及扫描各种保护定值，进行故障回放，测试备自投、快切、系统振荡等，实时存储测试数据，显示矢量图，联机打印报告等。６相电流可方便进行三相差动保护测试，12相输出可用于备自投测试。

环境条件

正常工作温度： --5℃~45℃

极限工作温度： --10℃~50℃

储存及运输：   0℃~40℃

工作湿度：     20%~90%，无凝露

工作环境：     无腐蚀性气体

大气压力：     80kPa~110kPa

海拔：         0~3000m

交流电压输出： 6路，每路120V/80VA    线电压240V/120VA

交流输出精度： 0.1%（主量程范围内）

直流电流输出： 6路，每路±10A/120VA，0~60A

直流电压输出： 6路，每路±160V/80VA，0~320V

直流输出精度： 0.2%（主量程范围内）

相    位：     0~360°

相位精度：     0.01°

叠加谐波：     2~24次谐波

输出频率：     0~1200Hz

频率精度：     0.001Hz

开 入 量：     10路（无极性,可扩展）

开 出 量：     8对（可扩展）

独立直流：     DC110V/220V，额定电流1.5A

外形尺寸：     420×360×210mm3

重    量：     22kg
