中城国网6000光数字继电保护测试仪

l 24 路（12路电压、12路电流或者18路电流、6路电压）输出，灵活组织，全部24路可同时输出、任意调节。

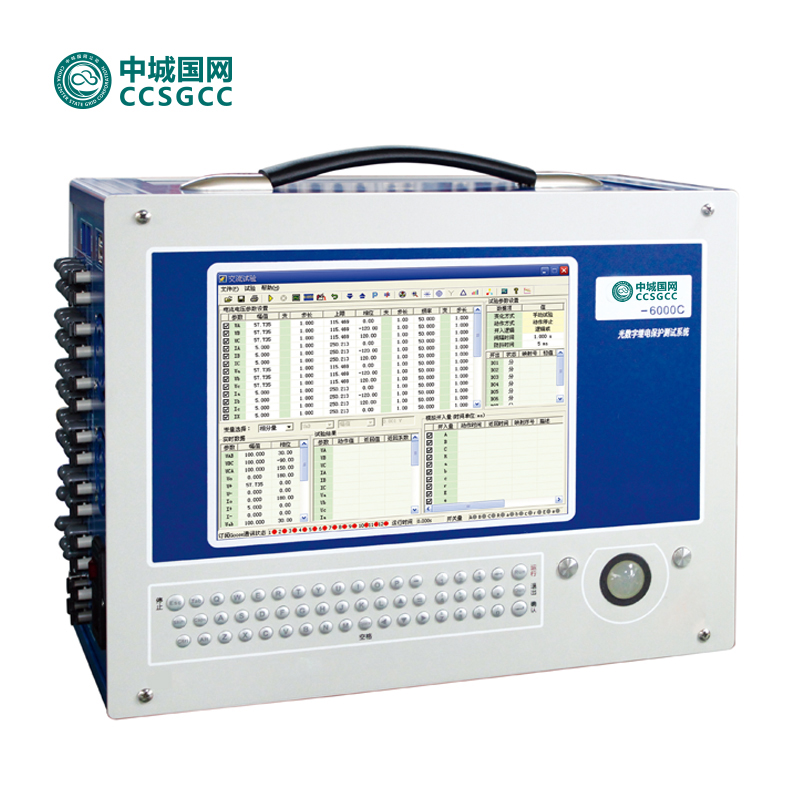

l 内置工控机，Windows 操作系统，10.4″真彩液晶屏，光电轨迹球鼠标及小键盘操作。

l 独创的24路输出波形回采和录波，直观显示输出电压电流波形，解决了数字式保护无法直接测量和显示波形的问题。

l 完整解析保护模型文件，实现电流电压通道选择、比例系数、ASDU数目、采样率、GOOSE信息等的配置，可灵活方便地与各种型号保护接口。

l 可提供符合IEC61850-9-1、61850-9-2、GOOSE 以及IEC60044-7/8 标准的报文。

l 双操作模式，可单机操作，可连电脑操作，两种方式功能完全一致，真正完整的双操作模式。

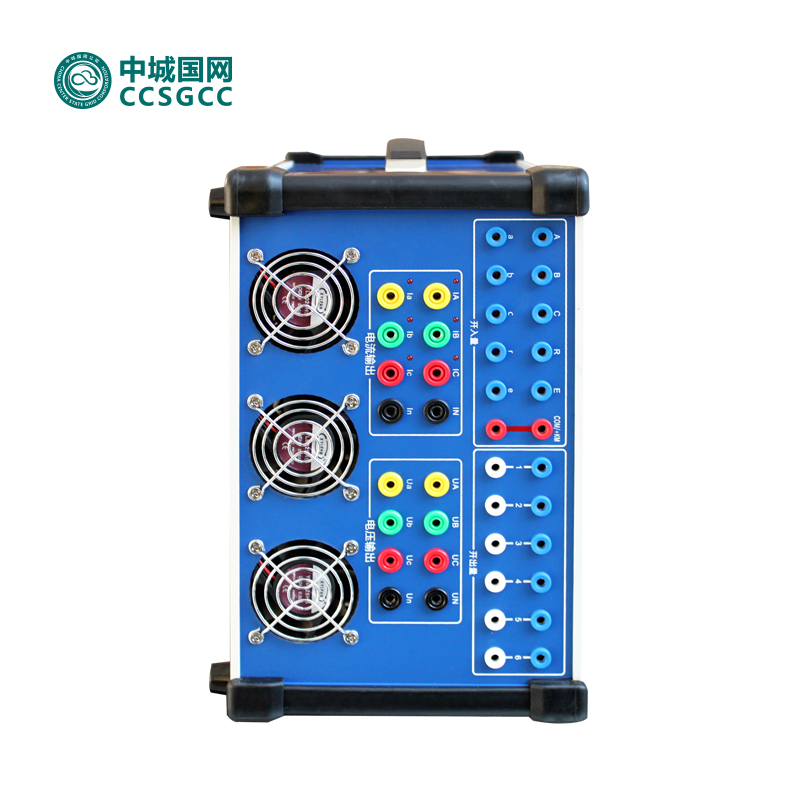

l 无极性全能型开关量输入，可识别空接点，和任意极性电位接点。

l 10路无极性开入，4路空接点开出，方便进行备自投、快切试验。

l 内置GPS模块直接控制，可双侧对时同步测试，进行光纤纵联保护等试验。

功能强大，可完整测试差动、备自投、快切、同期、谐波、故障回放、功率振荡等，12 相电流可方便进行三相差动保护测试，24 相输出可用于备自投测试。

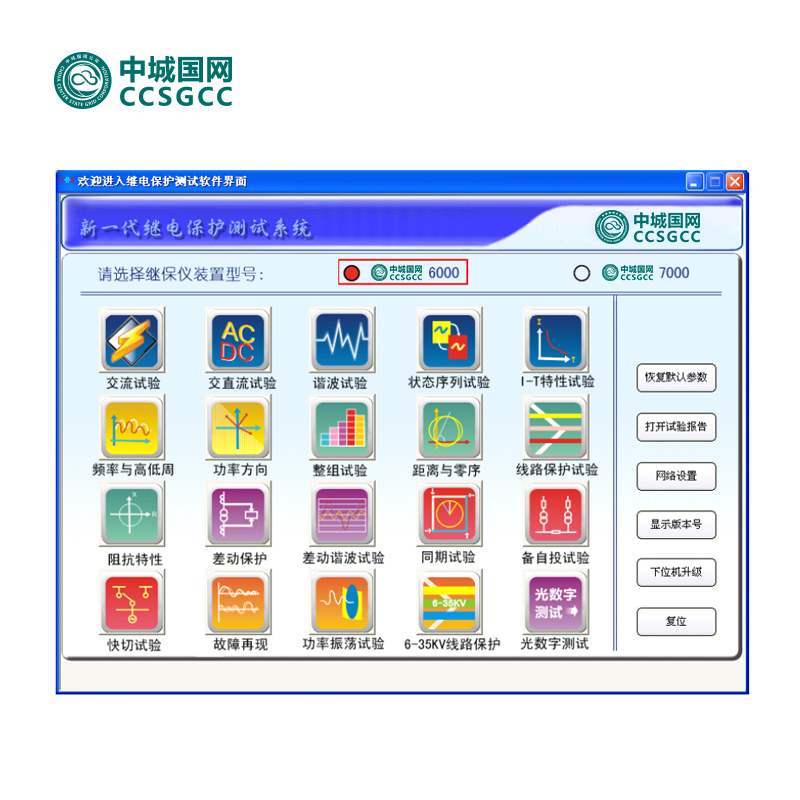

l 与传统继保仪相同风格的测试界面和操作习惯，消除了两代继保仪的差距，便于试验人员快速上手。

功能用途

l 可对符合IEC61850标准规范的各种数字化测控和保护单元进行检定。

l 可模拟单相至三相的瞬时性、永久性、转换性故障进行整组试验。

l 12相电流可方便进行三相差动保护测试，24相输出可用于备自投测试。

l 可完成各种自动化程度高的大型复杂校验工作：能自动测试及扫描各种保护定值，进行故障回放，测试备自投、快切、系统振荡等，实时存储测试数据，显示矢量图，联机打印报告等。

环境条件

● 正常工作温度： --5℃~45℃

● 极限工作温度： --10℃~50℃

● 储存及运输：   0℃~40℃

● 工作湿度：     20%~90%，无凝露

● 工作环境：     无腐蚀性气体

● 大气压力：     80kPa~110kPa

● 海拔：         0~3000m

主要技术参数

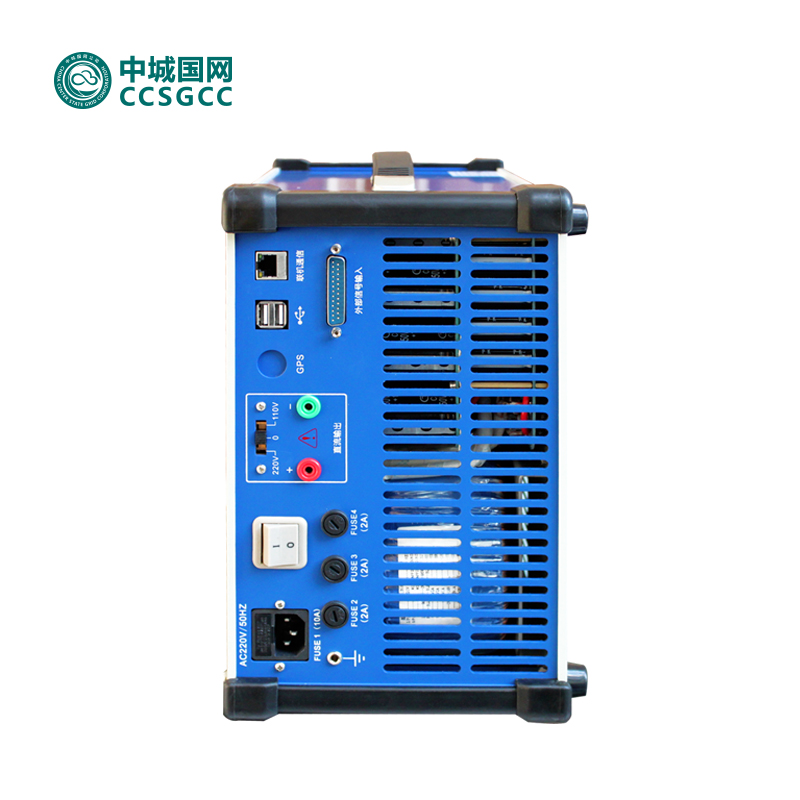

●  供电电源

    额定电压                       220V (AC)

允许电压                       187V～253V (AC)

额定频率                       50Hz

允许频率                       40～60Hz

电流                           1A(max)

●  以太网通讯接口

型号                           100/1000Base-TX (100/1000Mbit、

                               双绞线、自动交叉)

端口数量                       2个（1路光口通讯，1路电口抓包）

接口类型                       RJ45

电缆型号                       5类双绞线

状态指示                       LED绿(点亮)：有效连接

                               LED黄(闪烁)：有数据交换

●  光纤通讯接口

型号                           100Base-FX (100Mbit、光纤、全双工)

端口数量                       16对

接口类型                       ST

光缆型号                       62.5/125μm(多模光纤，橘红色)

波长：                         1300nm

传输距离                       > 1Km

状态指示                       LED(红点亮)：有效连接

                               LED(红闪烁)：有数据交换

●  FT3接口

采用标准：                     IEC60044-7/8

端口数量：                     14个（12个发送，2个接收）

接口类型：                     ST

波长：                         1300nm

光纤类型：                     62.5/125μm，多模

传输距离：                     1km

● 同步接口(GPS)

GPS对时接口：可选配PGPS02(卫星同步设备)

具有光B码同步接口

●  小信号模拟量输出

n 幅值

输出通道                       12路

设置范围                       AC:0～7Vrms（有效值）   DC:0～10V

准确度                         ＜0.05%

分辨率                         250µV

失真度                         ＜0.1%

n 频率

正弦信号                       0～1200Hz

暂态信号                       DC～10.0kHz

准确度                         0.002%（工频下，误差1mHz）

分辨率                         0.001Hz

n 相位

相角范围                       0到359.9°

准确度                         <0.1°，50/60Hz

分辨率                         ±0.01°

● 开关量输入

数量                          10对

开入特性                      30 V～250V (DC)或空接点（自动识别）

采样频率                      10kHz

时间分辨率                    100μs

最大测量时间                  1.50×105 s

计时误差                      ±1ms (0.001s～1s)

                              ±0.1%(1s～1.50×105 s)

防抖动时间设置范围（软件设置）0ms～25ms

电气隔离                      10对开入电气隔离

门槛阻抗参数（空接点）        5 kΩ…13kΩ

●  开关量输出

数量                           快速开出4对

类型                           空接点不分极性（软件控制）

交流容量                       Vmax：250V（AC）/Imax：0.5A

直流容量                       Vmax：250V（DC）/Imax：0.5A

●  重量尺寸

    重量                           8kg

        尺寸                          370mm*160mm*300mm
