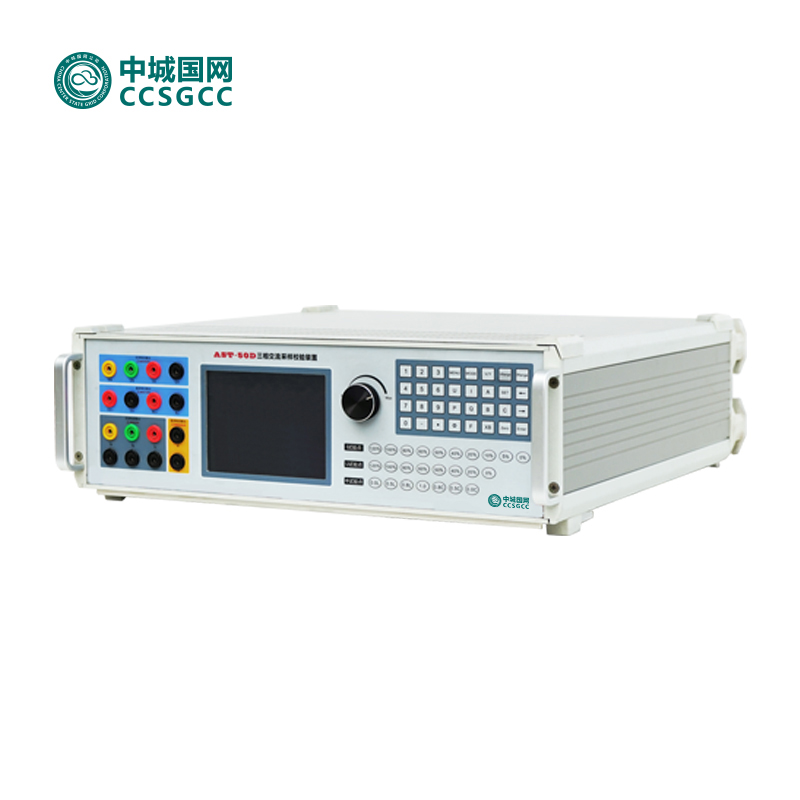

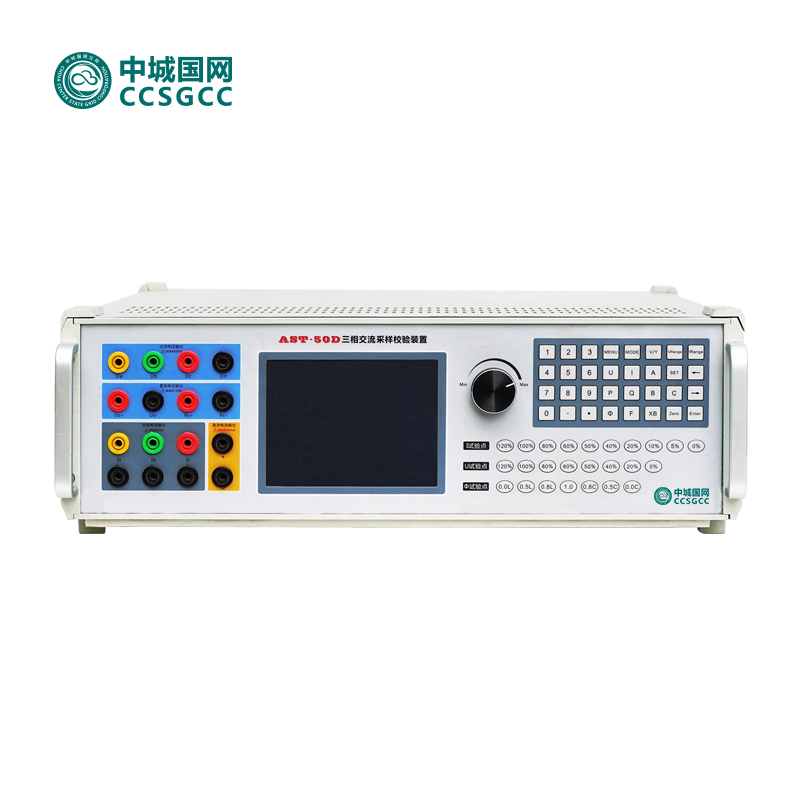

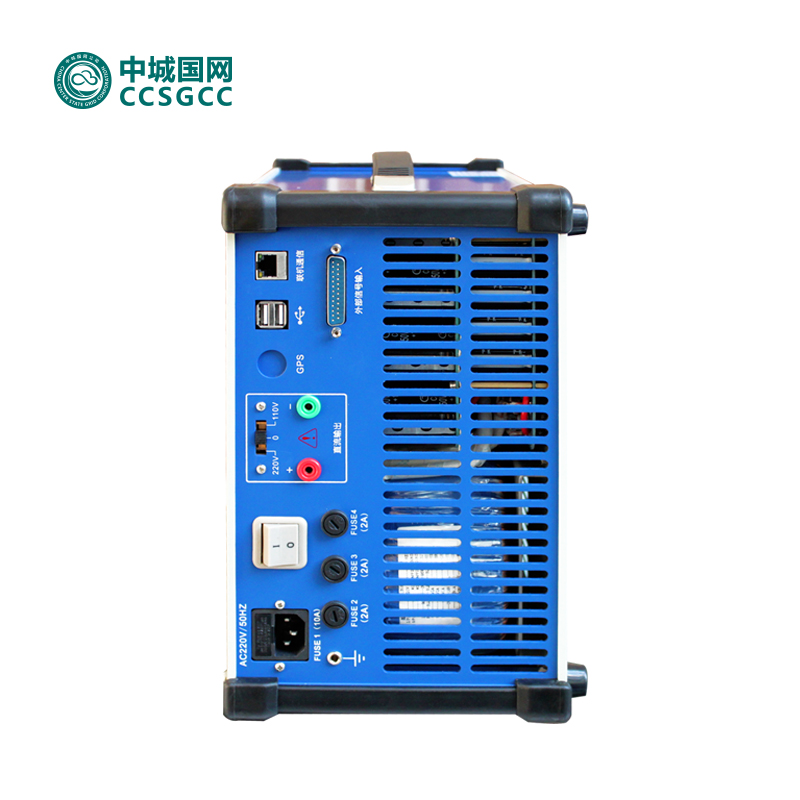

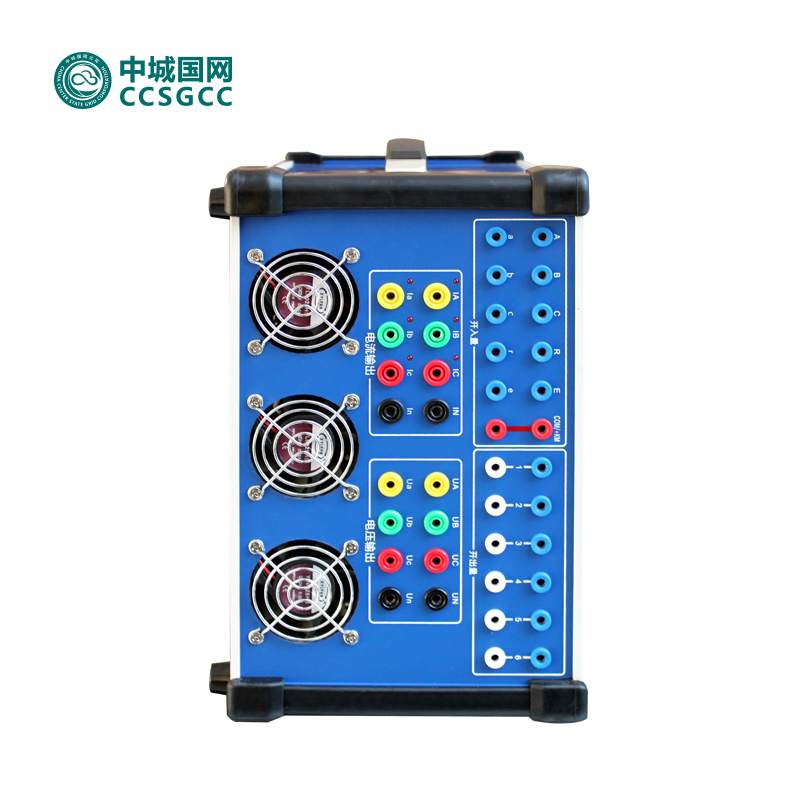

中城国网AST50交流采样测试仪

      AST-50D多功能三相电测量仪表校验装置是采用现代测试,DDS波形合成,高速数字处理器( DSP ),复杂可编程逻辑阵列( CPLD ),大规模集成功放,嵌入式计算机系统等技术而设计。适用于交流采样，变送器，电能表，交流指示仪表的检定和校准，是电力系统用于电力产品检定和校准的理想设备。

l    国内首创将系统、测量和信号产生集成在一个模块上，产品集成度高，故障率低，体积小，重量轻，响应速度快，效率高，可靠性高，功能强，输出功率大，标准源输出。

l     采用独创操作系统，开机立即显示测试画面，无需导引程序，响应速度快，工作效率高。

l     视窗和按键操作结合（二功能兼备），操作具有多样性，可适用于不同人群和习惯，操作简单。

l     内含交流标准源，可直接检定各种交流指示仪表和变送器。

l     可自动检定各种电量变送器，交流采样装置，电能表和指示仪表的各项指标。

l     电压，电流，功率，相位，频率，谐波均采用优越闭环输出，设置点一次到位，软件调整，使用方便。

l     电压，电流，相位设有丰富常用实用点，操作简单，一点到位，使用便捷效率高。

l     备有数字旋转编码器调节，使用便捷，简单。

l     输出电压，电流和功率均为高精度，高稳定度标准源，软件校准。

l     应用电力通迅规约和计算机，校验装置可很方便地对交流采样装置和各种变送器进行全自动检定和管理。

l     软件功能强大，不仅实现各种串行通迅协议之间通讯（如CDT，Polling等），而且实现了网络协议方式通讯（如：103协议）。

l     输出标准谐波2～31次，可单次或任意叠加多次谐波输出。

l     三相电压之间，三相电流之间，各相电压和电流之间可任意移相，因此也可模拟各种电力故障输出。

l     备有多重报警和保护功能，故障自行检测，并显示故障类型和部位，使用安全可靠。

l     备有接口和软件，接口协议开放，用户可自行编程控制仪器。

3 技术参数

3.1 交流输出

3.1.1 三相交流电压输出

量程： 57.7V、100V、220V、380V

调节范围： （0～120）%RG1

调节细度： 0.002%RG

准确度： 0.05%RG

稳定度： 0.01%/2min

失真度： ≤0.2%（非容性负载）

输出负载： 每相35VA

3.1.2 三相交流电流输出

量程： 1A、2A、5A、20A

调节范围： （0～120）%RG

调节细度： 0.002%RG

准确度： 0.05%RG；

稳定度： 0.01%/2min

失真度： ≤0.2%（非容性负载）

输出负载： 每相25VA

3.1.3 功率输出

有功准确度： 0.05%RG

无功准确度： 0.1%RG

稳定度： 0.01%/2min

3.1.4 相位输出

调节范围： 0°～359.99°

分辨率： 0.01°

准确度： 0.05°

3.1.5 功率因数

调节范围： -1～0～+1

分辨率： 0.0001

P 准确度： 0.05%

3.1.6 频率输出

频率模式： 同频模式、异频模式2

调节范围： 45Hz～65Hz

分辨率： 0.001Hz

准确度： 0.002Hz

3.1.7 三相电压、电流对称度和相位对称度

电压、电流对称度： ≤0.02%

相位对称度： ≤0.05°

3.1.8 电压电流谐波输出

谐波次数： 2～31 次

谐波含量： 0～40%

谐波相位： 0～359.99°

准确度： 2～18 次（0.1%±0.05%）RD3

19～31 次（0.4%±0.05%）RD

3.2  直流输出

3.2.1  直流电压输出

电压量程：             75mV、10V、100V、300V、600V

输出范围：            （0～120）%RG

准确度：             0.05%RG

稳定度：             0.01%/1min

纹波含量：             ≤0.5%

调节细度：             0.002%RG

输出负载：             10VA

3.2.2  直流电流输出

电流量程：             20mA、10mA、1mA

输出范围：            （0～120）%RG

准确度：             0.05%RG

稳定度：             0.01%/1min

纹波含量：             ≤0.5%

调节细度：             0.002%RG

输出负载：             最大输出电压40V

3.3  直流输入

3.3.1  直流电压输入

电压量程：             ±10V、±5V、±2.5V

测量范围：            （0～120）%RG

准确度：             0.01%RG

3.3.2  直流电流输入

电流量程：            ±20mA、±10mA、±5mA、±1mA

测量范围：             （0～120）%RG

准确度：             0.01%RG

3.10 通讯接口

RS232 接口： DB9 针式插座1 个

3.12 机械参数

3.12.1 主机

全铝合金积压型材，电磁兼容性设计进口机箱

尺寸(W×H×D)：450mm×132mm×440mm

重量： 15kg

屏幕： 5.7 寸，VGA，宽温真彩HTFT-LCD液晶显示屏H

3.13 系统架构与安全性

高速DSP 搭载wince操作系统，运算能力极强，无病毒隐患

系统集成程度： 系统、测试和信号产生三大模块集成于一体，可靠性高
