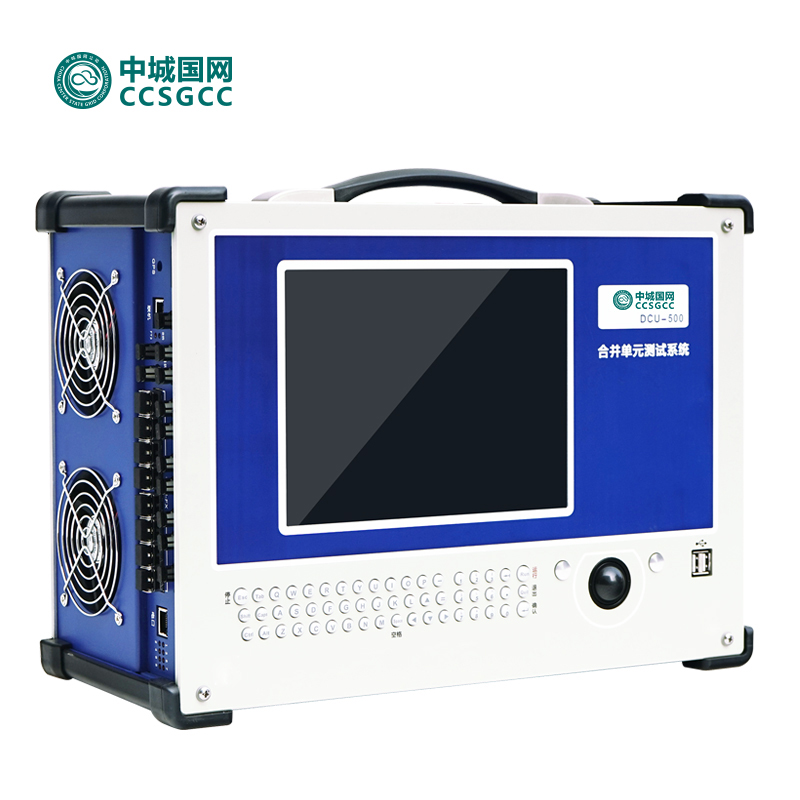

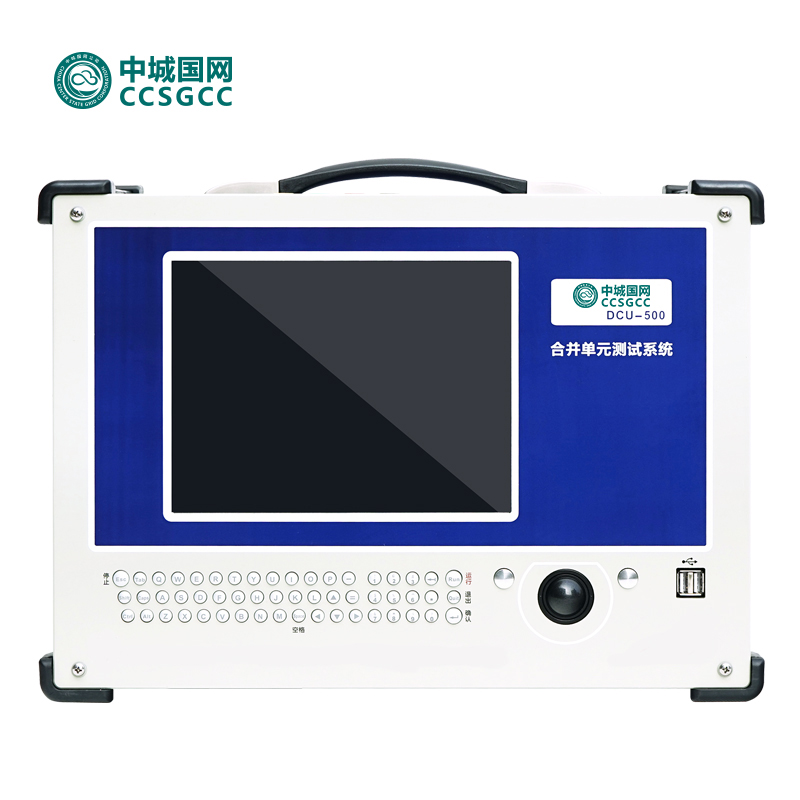

中城国网DCU500合并单元测试仪

好评率:100%

合并单元测试仪

价格
市场价
服务
7天退换闪电发货正品保障无忧售后
数量
库存
商品名称:中城国网DCU500合并单元测试仪 商品编号:20211027133622082 上架时间:2021年11月02日 生产厂家:武汉泓高电力技术有限公司 热度:已有 人关注


1. 主要特性

自带功放输出:6路电压、6路电流可以同时输出,任意调节灵活组织

合并单元测试功能:测试合并单元比差、报文固定延时。

波形显示与录波:直观显示、记录装置输出和合并单元输出的电压电流波形并检测报文的一致性和误码率。

网络报文时间特性测试:装置可测试合并单元输出报文计数器为0的报文与秒脉冲的延时,可测试报文的时间间隔。

守时功能测试:装置能够长期跟踪并测试合并单元丢失秒脉冲产生的报文时间漂移,并监视同步位的变化。

暂态功能测试:装置可测试合并单元暂态响应以及延时时间。

AD测试:比较双AD的差异。

对时功能:对时方式可采用光秒脉冲、光B码或IEEE1588。

授时功能:内置GPS模块也可输出2路光秒脉冲、光B码。

自动测试:可以在实验前设置各个校验点,装置自动进行升压升流,并在相应的校验点进行试验,保存试验结果,实现一键式操作。

完整解析保护模型文件,实现电流电压通道选择、比例系数、ASDU数目、采样率、GOOSE信息等的配置,可灵活方便地与各种型号保护接口。

网络侦测:装置具有网络侦测功能能够自动读取模型文件实现通道的自动配置。

无极性全能型开关量输入,可识别空接点,和任意极性电位接点

8路无极性开入,4快速空接点开出

可实现波形文件回放。

装置可输出9-2/FT3采样值,订阅与发布GOOSE,实现保护、测控与智能终端的测试。



2 环境条件

正常工作温度: --5~45

极限工作温度: --10~50

储存及运输:   0~40

工作湿度:     20%~90%,无凝露

工作环境:     无腐蚀性气体

大气压力:     80kPa~110kPa

海拔:         0~3000m



3 主要技术参数

以太网通信接口

型号

100/1000Base-Tx(100/1000Mbit、双绞线、自动交叉)

端口数量

2个 联机(1个用于联机,1个用于报文监视)

接口类型

RJ45

状态指示

LED(绿点亮):有效连接。

LED(黄闪烁):有数据交换。

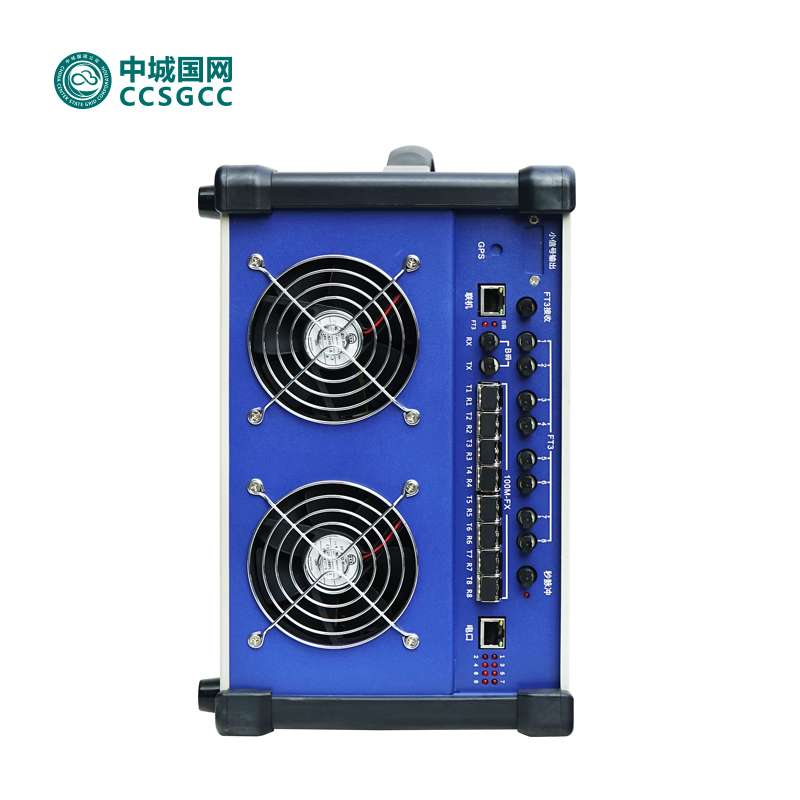

光纤通信接口

型号

100Base-Fx(100Mbit、光纤、全双工)

端口数量

8

接口类型

LC

光缆型号

62.5/125µm(多模光纤)

波长

1310nm

状态指示

LED(红点亮): 有效连接。

LED(红闪烁):有数据交换。



FT3接口

端口数量

9个(8个用于发送,1个用于接收)

接口类型

ST

光缆型号

62.5/125µm(多模光纤)

波长

850nm



功放输出

交流电流输出

6路,每路15A/150VA    六路并联90A/900VA

交流电压输出

6路,每路120V/80VA    线电压240V/120VA

交流输出精度

0.05%(主量程范围内)

直流电流输出

6路,每路±10A/120VA

直流电压输出

6路,每路±160V/80VA

直流输出精度

0.05%(主量程范围内)

相    位

0~360°

相位精度

0.01°

叠加谐波

0~13次谐波

输出频率

0~650Hz

频率精度

0.001Hz

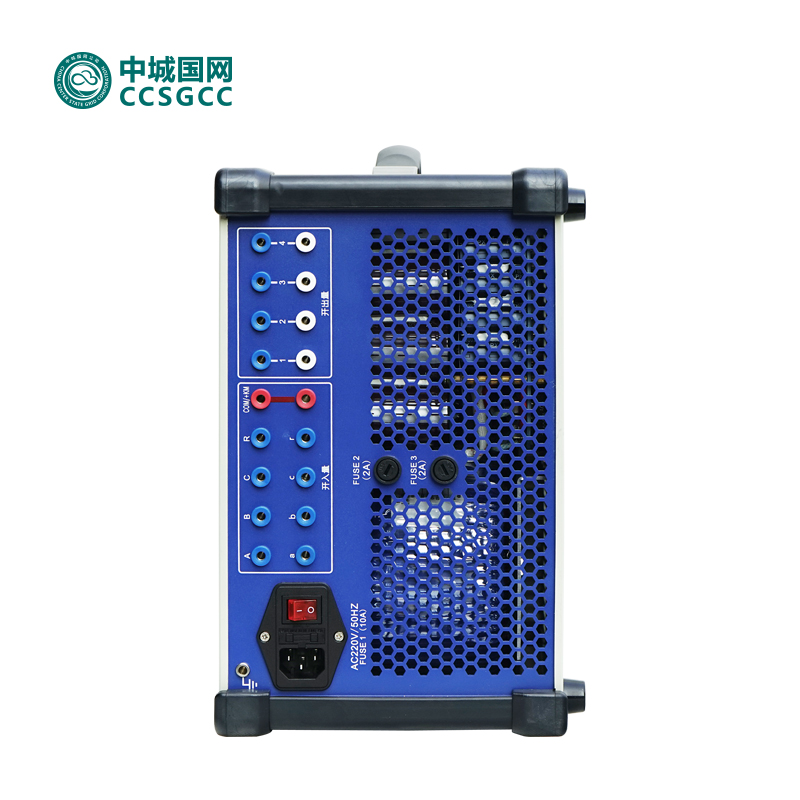

开关量输入

数量

8

开入特性

带电位或空接点自适应



开关量输出

数量

4

容量

AC250V/0.2A  DC250V/0.5A



供电电源

电源

AC220V

允许范围

198V253V (AC)

额定频率

50Hz

允许频率

40Hz~60Hz



重量尺寸

重量

21kg

尺寸

400mm×300mm×180mm
