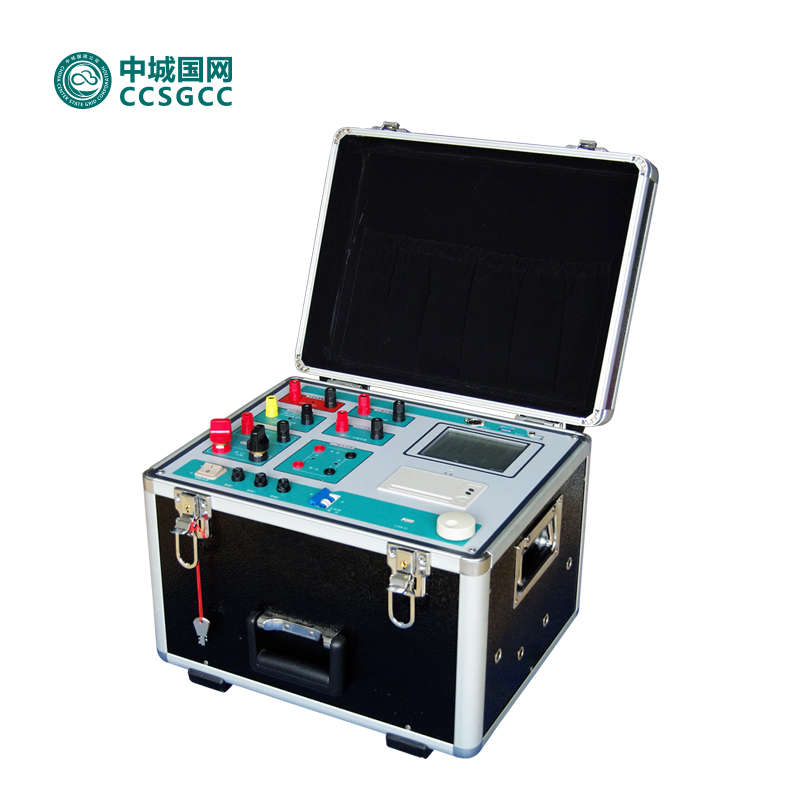

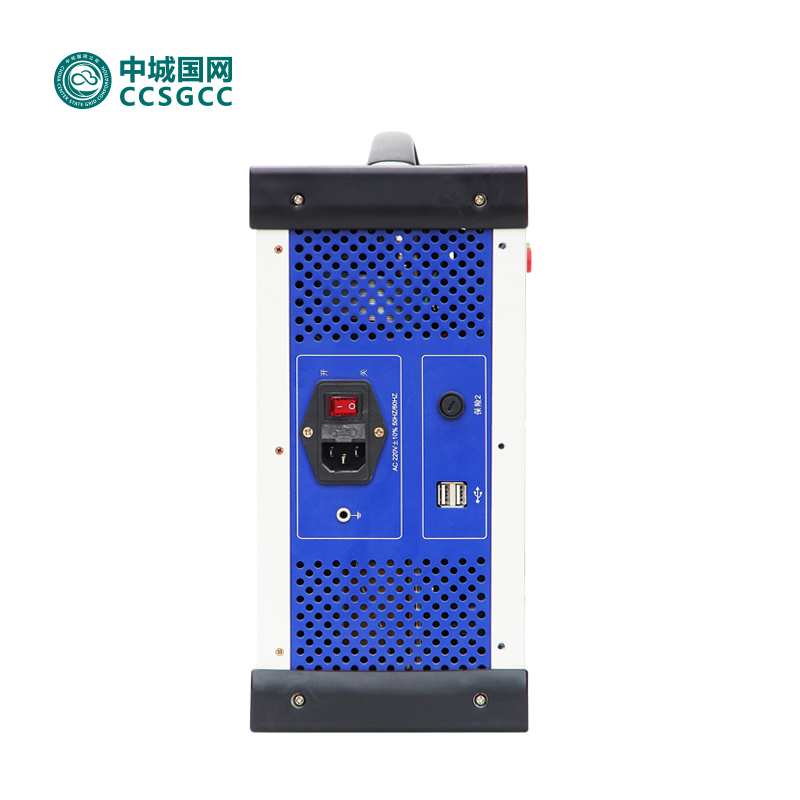

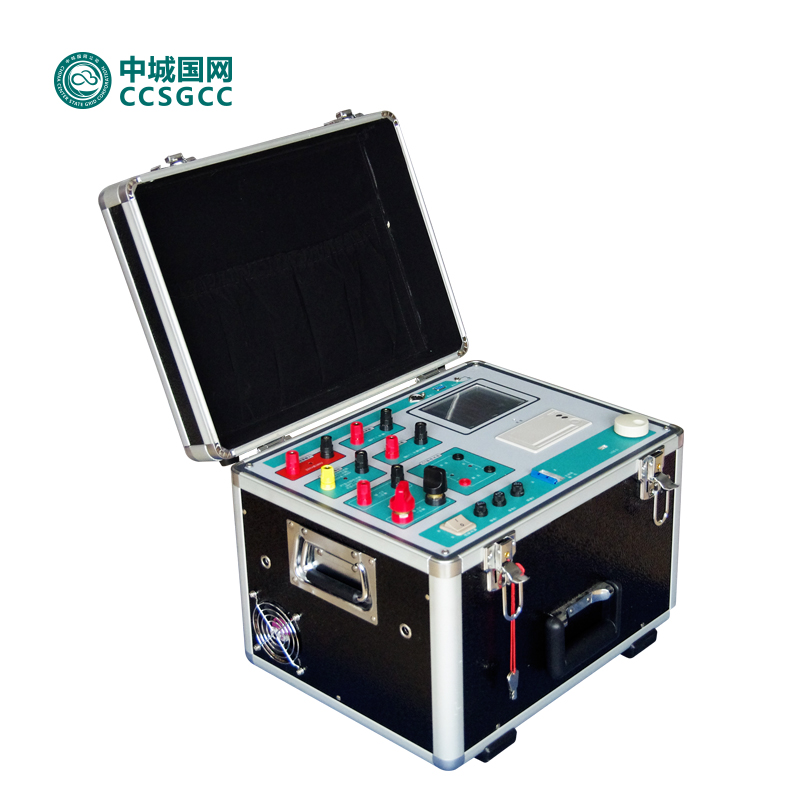

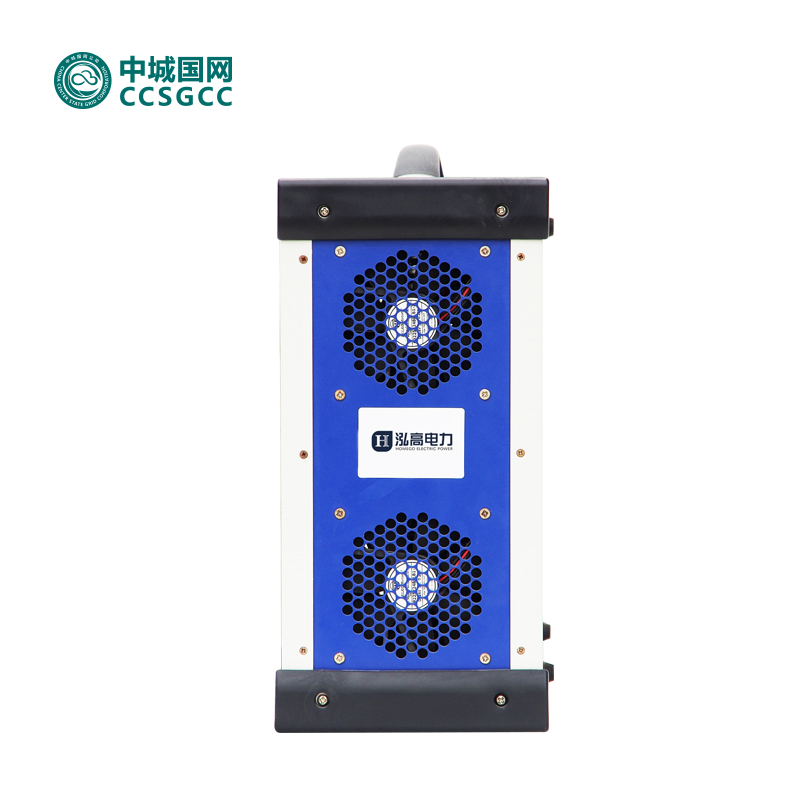

商品名称:中城国网FA103伏安特性测试仪
商品编号:20211027133941885
上架时间:2021年11月03日
生产厂家:武汉泓高电力技术有限公司
热度:已有 人关注
技术特点
n 全自动型测试仪 只要设定最高输出电压和最大输出电流,不需设置记录步长,仪器即可从零开始自动升压或升流进行各种试验。试验中自动记录测试数据、描绘伏安特性数据、10%和5%误差曲线,并自动计算拐点值。省去了手动调压、人工记录整理、描曲线等烦琐步骤,极大的提高了测试效率。试验结果可以储存在机内,可以现场打印、事后打印,也可用U盘取出传至电脑处理打印。操作快捷、简单、方便,容易掌握。
n 单一电源,操作方便 仅需单一输入电源,220V或380V自适应。
n U盘保存及串口通讯 试验的数据可通过U盘传至PC机,也可通过RS232串口上传至PC机,由PC进行处理,显示、打印、存储数据及曲线报告,极大地方便了用户整理报告。
n 拐点自动计算 可以自动计算出CT伏安特性曲线的拐点值,并根据拐点值自动确定曲线各段的数据步长,因而曲线测量点整齐合理,方便做报告。
n 日期和时钟 仪器自带有系统时间,试验时装置自动记录测试时间,以便于测试记录的存储与查看。
n 不接触测试,安全性高 全微机化装置,设定完成后完全不需人工接触,仪器全自动进行测试。可使测试人员远离高压电路,确保测试人员安全。
n 输出容量大 单机输出功率大,A型交流电压输出1000V/15A,短时可达25A,最大电流750A/5.5V。 B型交流电压输出1000V/10A,短时可达20A,最大电流600A/4V。
n 可外接升压器、升流器 采用外接升压器进行伏安特性试验时,最高可输出2500V、1.5A,可满足500KV等级1A电流互感器的伏安特性试验。外接升流器可达1000A、4000VA。若用户使用自备升压器、升流器进行试验,则必须选用本公司的伏安特性及变比极性试验所需外接信号采集附件。
n 自带大屏幕图形LCD、全汉化图形界面 测试时直接显示伏安曲线图、试验记录数据,直观方便。面板自带打印机,可随时打印曲线图及测试数据。
n 旋转鼠标操作 采用我公司独创的光电旋转鼠标进行操作。全面取消面板按键、开关、控制旋钮等各种常规控件。操作简单方便,使用寿命长。
n 超大容量的数据存储 单机各个功能试验可存储230组测试数据,数据掉电不会丢失,可试验完毕调出打印或上传至电脑保存、打印。仪器还具有单机U盘数据存储功能,将现场测试数据保存到U盘上,做到现场测试记录无限量保存。
n 双操作方式 单机无需外接PC机就可完成全部试验;仪器还设置有RS232通信接口和U盘接口,可以联接电脑进行操作。单机操作的数据可上传至电脑保存、显示、编辑、打印。
l 伏安特性曲线
l 10%和5%误差曲线
l 变比、极性
l 角差测量
l 二次侧回路负载测试、二次侧回路检查
l 退磁功能
l 二次绕组交流耐压
主要技术参数
电源输入电压 | AC 380 V | AC 220 V | 分辨率 |
CT伏安 特性试验 | 单机试验 | A型 | 0~1000 V,0~25 A | 0~550 V,0~25 A | 1mV、1mA |
B型 | 0~1000 V,0~20 A | 0~550 V,0~20 A |
外接升压器 | 0~2500 V,0~1.5 A | 0~2500 V,0~1.5 A | 1mV、1mA |
自备升压器 | 0~5000 V,0~25 A | 1mV、1mA |
CT 变比试验 | 一次侧电流 | 单机试验 | A型:0~750A/5.5V B型:0~600A/4V | 1mA |
外接升流器 | 0~1000A | 1mA |
自备升流器 | 0~2000 A | 1mA |
二次侧电流 | 0~5 A | 1mA |
CT二次回路负载 | 二次侧电流 | 0~5 A | 1mA |
二次回路阻抗 | 0~4 Ω | 0.001Ω |
PT伏安 特性试验 | 输出电压 | 0~200 V | 1mV |
输出电流 | 0~20 A | 1mA |
PT 变比试验 | 一次侧电压 | 单机试验 | 0~1000 V | 0~550 V | 1mV |
外接升压器 | 0~2500 V | 0~2500 V | 1mV |
自备升压器 | 0~5000 V | 1mV |
二次侧电压 | 0~20V | 1mV |
测量精度 | 伏安特性试验 | < 0.5% |
5%及10%误差曲线 | < 1% |
变比试验 | < 0.5% |
角差试验 | < 1% |
二次回路负载测试 | < 0.5% |
装置电源电压 | AC 220 V或AC 380V, 50~60 Hz |
工作环境温度 | -10℃ - +50℃ |
测试仪主机体积 | A型:320×340×320 mm³ B型:400×300×320 mm³ |
测试仪主机重量 | A型:39Kg B型:28Kg |
外接升压器体积 | 280×280×260 mm³ |
外接升压器重量 | 18Kg |
