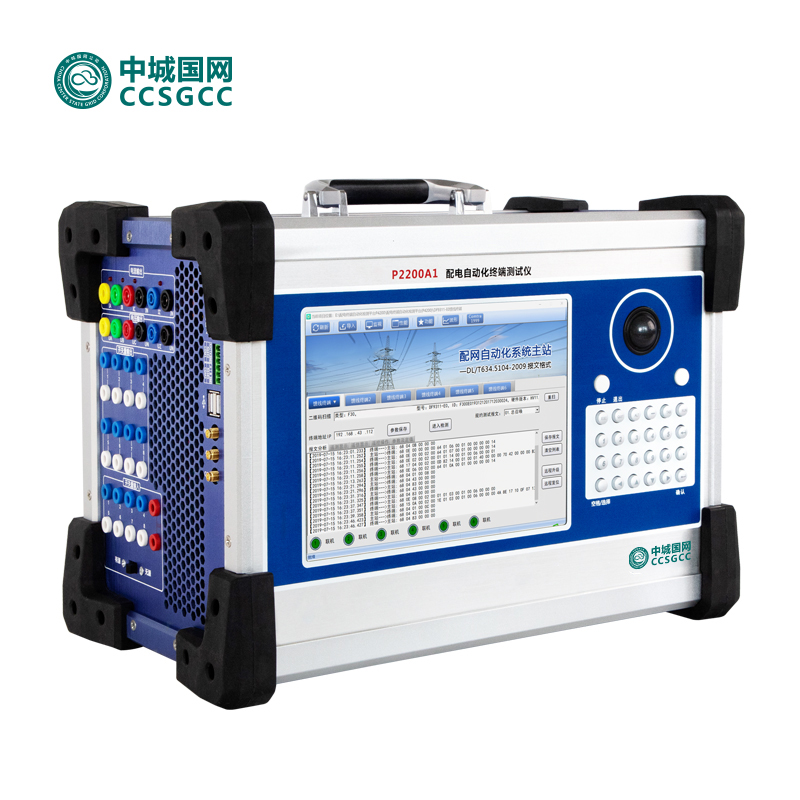

中城国网2200A1配电终端自动化测试仪

设计最大528V电压输出、支持任意一路100A输出；可对配电自动化终端（FTU 、DTU、TTU、故障指示器）及馈线自动化（FA）进行全功能测试；简洁直观的操作界面，丰富全面的测试功能，稳定高效的硬件平台，便携耐用的整机设计。

主要技术特点：

■  自动化测试解决方案：实现对配网10~35kV自动化终端设备的保护功能、“三遥”性能、101/104通讯规约、馈线自动化等功能的自动化测试， 精度高，速度快， 运输方便

■  对配电自动化终端设备（DTU 、FTU 、TTU、故障指示器）一键自动化联调测试， 无需人工干预

■  完善的虚拟主站和监视主站功能，在单机模式下完成通讯、联调对点等功能测试

不停电的状态下，实现多点的DTU/FTU及TTU终端的同步故障模拟，配合主站进行故障区域判断、故障隔离和供电恢复策略的执行，实现完整的馈线自动化（FA）功能测试

■  可针对不同终端自定义测试方案库，测试时智能匹配、一键测试，并生成标准测试报告

■  支持IEC101、IEC104等通讯规约 ，一键导入各大配电自动化终端厂家的规约点表

■  可读取故障录波数据文件，回放故障波形情况下的动作行为及反演功能

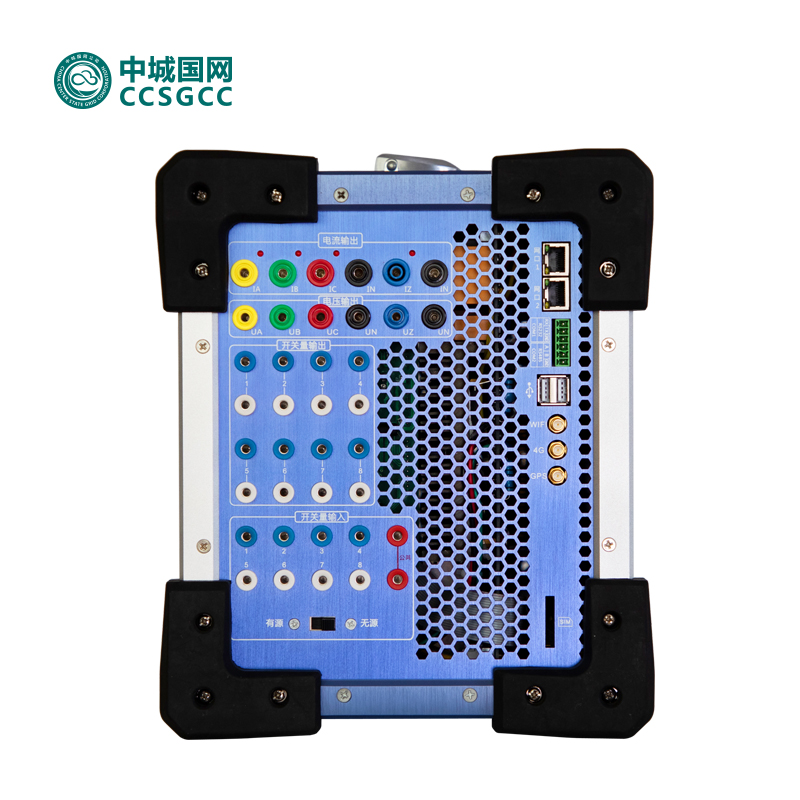

■  4路264V电压、4路30A电流输出（任意一路短时100A输出），精度可达0.05级

■  4路电压，4路电流采样， 采样精度可达0.5%

■  8路开入，8路开出；开出速率可达0.1ms；开入支持自适应的有源与无源输入

■  提供网口，串口232/485，USB，GPS，WiFi、4G等多种通讯接口

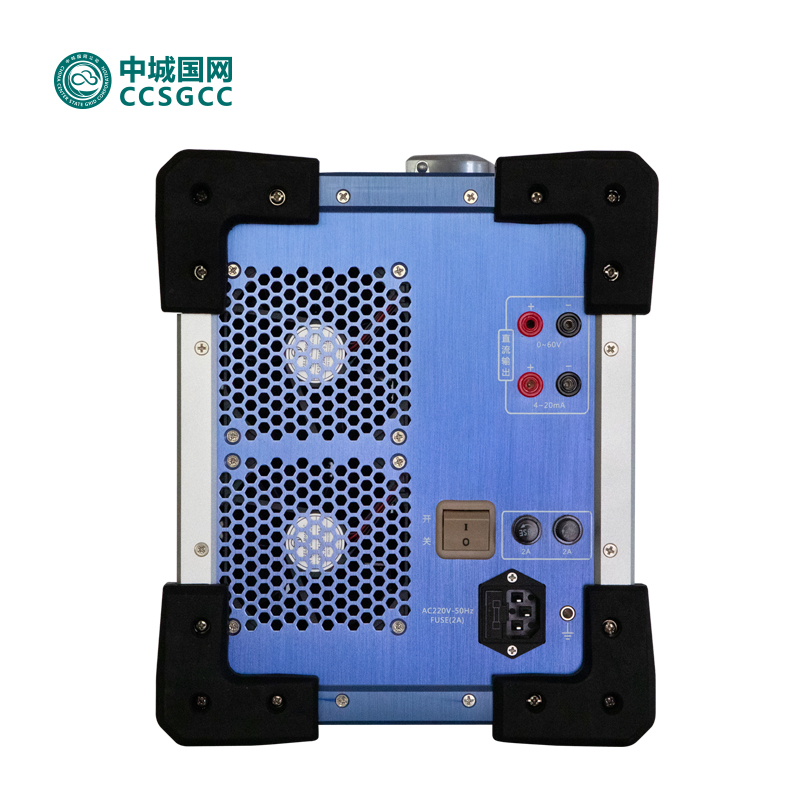

■  提供1路0-60V直流电压输出，精度可达0.1%；1路4-20mA直流电流输出，误差±0.02ma

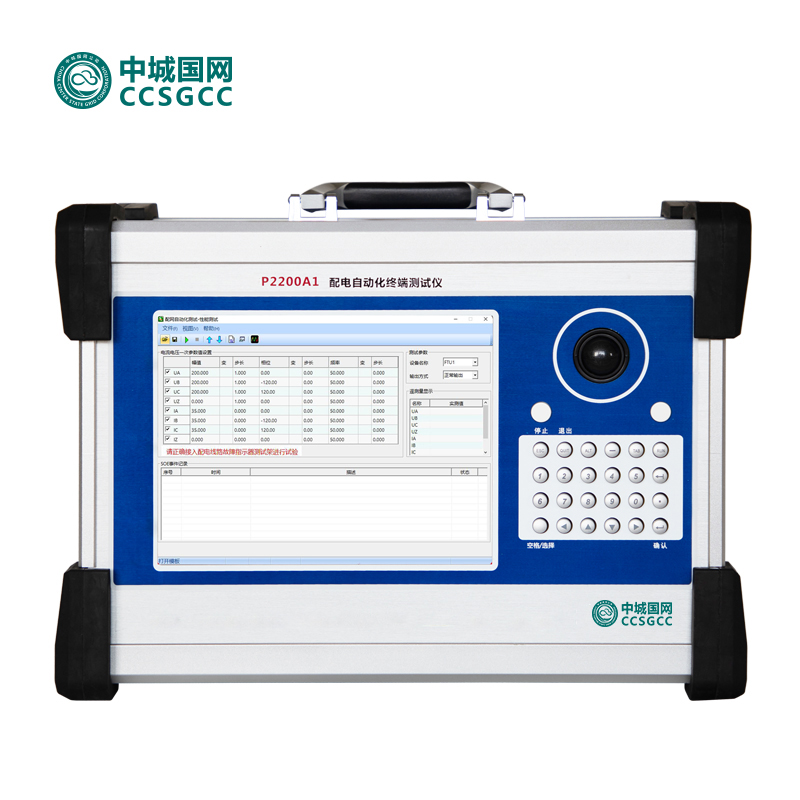

■  10.4寸超大Windows操作界面， 布局合理，操作方便

■  可外接PC操作

 主要技术参数：

l 交流电流输出

4路电流输出幅值     4×30A/相，短时100A（切换输出）

电流输出范围：       0~100A

准确度               ±2.5mA（小于0.5A），

0.05%RG（0.5A≤I≤30A）；

0.1%RG（30A＜I≤100A）；

分辨率               1mA

电流长时间允许输出值 10A/相

输出功率             200VA/相；

l 交流电压输出

通道数                 4路

4路电压输出幅值       4×264V/相

电压输出范围：         0~528V

准确度                 ±2.5mV（≤2V）；

≤±0.1%RG（2~10V）；

≤±0.05%RG（10~264V）

分辨率                 1mV

最大输出负载           每相180VA

l 相位

相位范围              -360°~360°

相位准确度           ＜0.1°

l 频率

电压电流频率          0~1200Hz

频率准确度            ＜1mHz（0~65Hz）；

                      ±2mHz （65~450Hz）;

                      ＜5mHz（450~1200Hz）

分辨率                0.001HZ

l 开关量输出

通道数                8组快速开出

类型                  空接点，不分极性

                      各开出量输出不同步时间误差：≤0.1ms

容量                  250VDC/ 0.2A，250VAC/ 0.5A

l 开关量输入

通道数                8路（电气隔离）

开入特性              空接点或带电位（自适应）

门槛特性              “0”：0~6V；“1”12~250V

时间分辨率            100uS

计时范围              0.1mS~9999.999S

计时误差              ±1mS

l 录波电压电流采样

电压采样通道：         4路（0~264V）

电流采样通道           4路（0~30A）

测量精度               ±0.5%

l 直流信号输出

直流电压幅值           0~60V

直流电压测量精度       ±0.1%

直流电流幅值           4~20mA

直流电压测量精度       ±0.02

l 通信接口

4G通信； WIFI通信； GPS对时

1个RS232、1个485接口，用于规约通信

2个10/100MRJ45网口，用于连接PC和配电终端

l 供电电源

额定电压               220VAC

允许电压               220V±10%

额定频率               50Hz

最大电流               10A

l 规格

箱体                   全铝合金挤压型材，电磁兼容机箱

尺寸                   405*295*250mm³

重量                   19Kg
