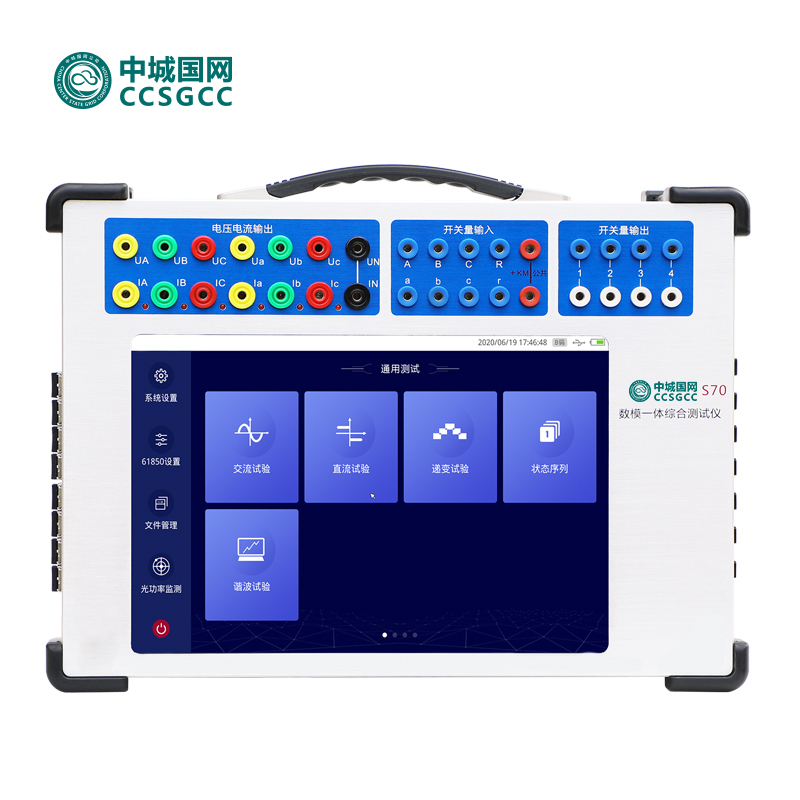

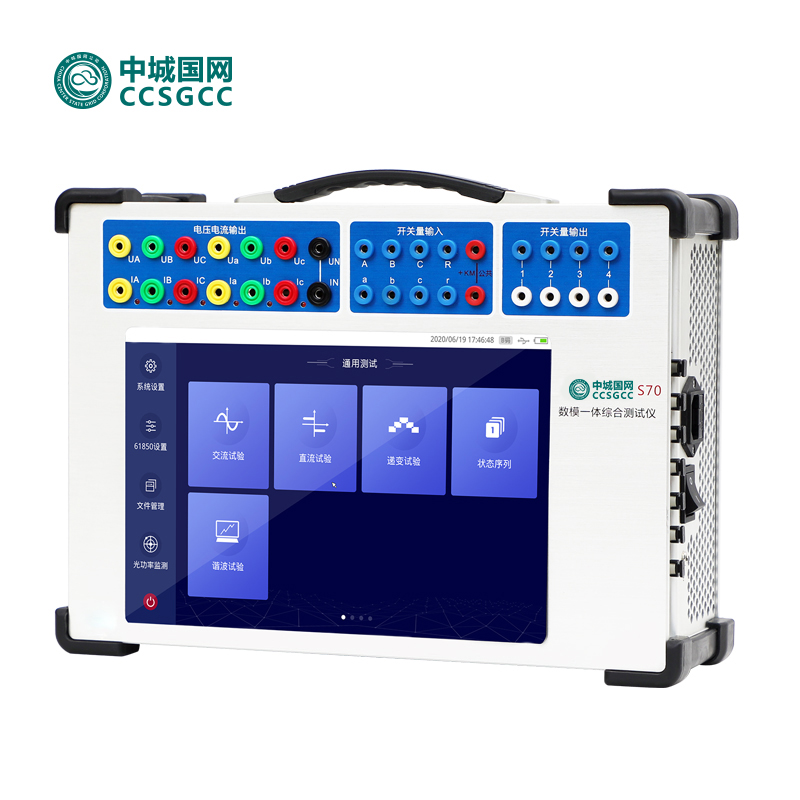

商品名称：中城国网S70超轻小型继电保护测试仪
商品编号：20211027142641755
上架时间：2021年11月02日
生产厂家：武汉泓高电力技术有限公司
热度：已有 人关注
采用最新一代科技和电子技术成果全新设计的超轻小便携的手持系列继电保护测试仪。该系列继保仪功能配置和操作方式与传统大型继保仪完全相同，但体积超小、重量轻，携带极其轻松，极大降低了现场人员的工作负担，提高了现场工作效率。手持系列继保仪包括S10型单相电流三相电压型、S30型三相电流四相电压标准型、S60型六相电流六相电压标准型、S70型数模一体六相电流六相电压标准型。
技术特点
n 超小型继保仪，略大于A4尺寸，体积超小，轻松携带
n 系统光数字部分基于IEC61850规约开发，支持SV/GOOSE报文收发及分析；模拟量输出部分采用高功率可控功放技术，支持12路标准电流/电压输出。满足包含智能变电站、传统变电站在内的多种形式变电站的测试要求。
n 遵循IEC61850 9-1/2/2LE、GOOSE 、IEC60044-8 FT3/FT3LE、IRIG-B等多种光数字报文标准
n 基于SOC硬件平台配合嵌入式Linux系统开发
n 10.1寸1280*800高分辨率，电容式全触控屏操作
n 配置36路光数字SV/GOOSE通道，6U6I标准模拟量通道，支持混合输出
n 光网口支持100M/1000M模块；光串口支持FT3报文收发及IRIG-B码对时
n 实时监测光功率及网络光数字报文
n 内置距离保护、零序保护、差动保护、整组试验、谐波实验、频率与高低周、故障回放等专用测试模块，支持模拟异常报文发送
n 支持标准SCL文件导入，提取需要的装置实例配置信息，一键解析生成拓扑图
n 系统集多种测试与分析功能于一体，可对保护、测控、合并单元、电子式互感器等设备进行全面的功能、性能测试。 系统可根据需要模拟自定义异常报文，用于检测报文接收方如保护装置、智能终端的功能正确性。
n 双操作模式，单机操作，外接PC或WiFi操作
n 新型高保真线性功放，输出精度高达0.1%
n 高集成模块化结构，EMC性能好，可靠性高
n 完善可靠的自保护功能
n 主要技术参数
标准模拟量电压电流输出
Ø 标准模拟量输出
交流电流输出 6 路，每路 30A/450VA（最大120A/1000VA）
交流电压输出 6 路，每路 120V/80VA（线电压 240V/120VA）
交流输出精度 0.1%
直流电流输出 6 路，每路±10A/120VA
直流电压输出 6 路，每路±160V/80VA
直流输出精度 0.2%（主量程范围内）
相位 0~360°
相位精度 0.01°
叠加谐波 0~32 次谐波
输出频率 0~1600Hz
频率精度 0.001Hz
Ø IEC61850参数
SMV发送时间均匀性最大偏差 ≤1us
GOOSE事件的接收分辨率 < 1ms
SV电压测量精度 0.05%
相位采样精度 0.01°
SV电流测量精度 0.05%
相位精度优于 0.01°
频率测量精度 0.002Hz
IRIG-B码对时误差 1us
光功率测量范围 -31dbm~-14dbm
遥测信息响应时间 < 1s
遥信变化响应时间 < 1s

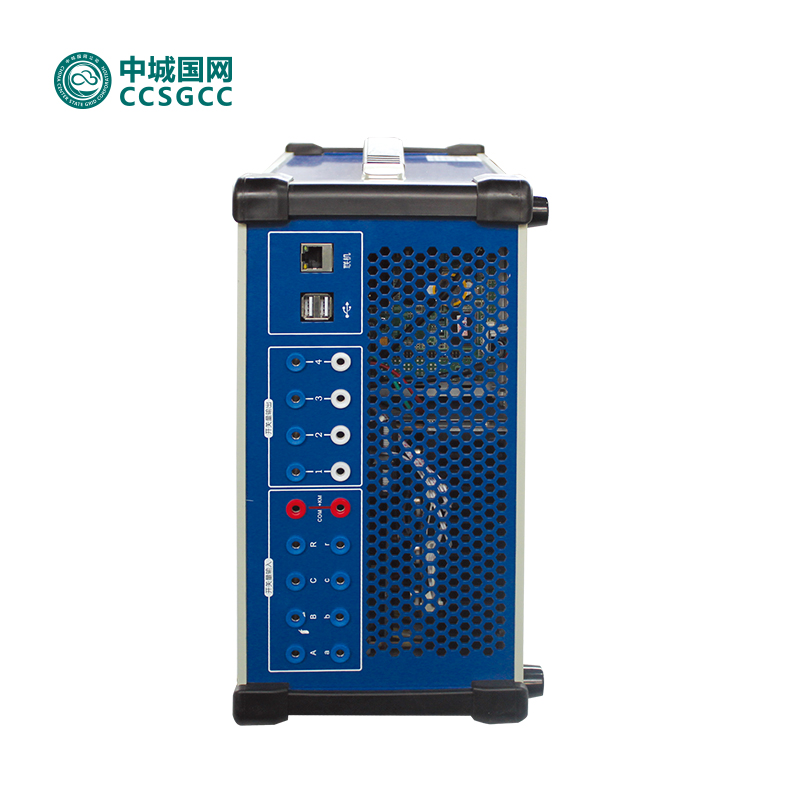

Ø 通信接口
10/100/1000M自适应电口 1个
LC100/1000M复用光网口 4组
LC 100M光纤通讯接口 4组
复用发送光串口 1对（兼容FT3/FT3LE/IRIG-B码对时）
发送光串口 5个（兼容FT3/FT3LE）
Ø 开关量
开入量： 8路，遮断容量 DC250V /0.5A，电位触点自识别 DC0~5V：闭合，DC10~250V：断开
开出量： 4对光耦快速开出，最大承受输入电压 DC500V，可编程控制，最大承受电流 DC0.3A，AC0.5A
Ø 规格
尺寸： 270×220×90mm
重量： 4.5kg
