商品名称:中城国网HCPD-9104局放综合分析仪
商品编号:20211029114309883
上架时间:2021年10月29日
生产厂家:保定华创电气有限公司
热度:已有 人关注
产品名称:局放综合分析仪
品牌:中城国网
产品规格:HCPD-9104
箱规:1台/箱
尺寸大小:474mm × 288mm × 370mm
包装重量:18.8kg
最小起订量:1台
产品概述

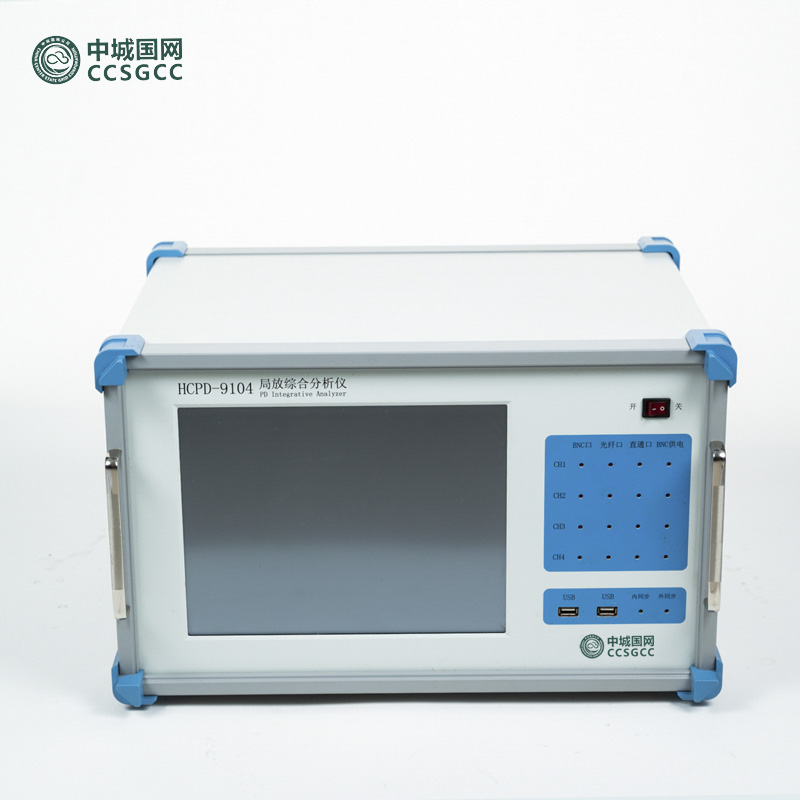

HCPD-9104局放综合分析仪(以下简称为局放仪)采用新技术实现的高性能数字化局放测量分析仪器。本产品为多信号通道、台式、TFT液晶显示,系统可靠,故障率低。除了可以用于高压电气设备的局部放电测量外,还拥有对变压器故障点精准定位的功能。
本局放仪是测量、分析电力设备绝缘性能的专用仪器。本系统采用现代电子和计算机综合技术,实现信号放大(模拟、电子、数字)、滤波、数据采集、数据处理、图形显示、试验报告自动生成,从而完成局部放电的测量、定位及故障诊断。
本局放仪适用范围、检测方法、试验回路、技术性能参数等完全符合国际标准IEC 60270-2000、国家标准GB/T 7354-2003《局部放电测量》和DL/T 417-2006《电力设备局部放电现场测量导则》标准要求。
引用标准
IEC 60270-2000 高电压试验技术 部分放电测量
GB 1094.1-1996 电力变压器 第1部分 总则
GB 1094.3-2003 电力变压器 第3部分:绝缘水平、绝缘试验和外绝缘空气间隙
IEC 6067.11 干式变压器
IEC 60885-3-1988 电缆的电气试验方法 第3部分:测量挤压电力电缆段局部放电的试验方法
GB 1207-2006 电磁式电压互感器
GB/T 12706.4-2008 挤包绝缘电力电缆及附件 第4部分:额定电压电力电缆附件试验要求
GB/T 3048.12-2007 电线电缆电性能试验方法 第12部分:局部放电试验
GB/T 16927.1-2011 高电压试验技术第1部分:一般定义及试验要求
GB/T 16927.2-1997 高电压试验技术第二部:测量系统
GB/T 16927.3-2010 高电压试验技术 第3部分:现场试验的定义及要求
GB/T 16927.4-2014 高电压和大电流试验技术 第4部分:试验电流和测量系统的定义和要求
GB/T 7354-2003 局部放电测量
GB 1208-2006 电流互感器
DL/T 417-2006 电力设备局部放电现场测量导则
技术参数
技术特性 |
|
通道数 | 独立4通道 |
采样速率 | 1M、5M、10M可选 |
采样精度 | 12bit |
量程切换 | -40dB,-20dB,0dB,20dB,40dB,60dB共6档 |
测量频带 | 3dB 带宽 10kHz~1MHz |
数字滤波 | 10kHz~1MHz 任意选择 |
程控滤波器分段 | 低端频率:10kHz,20kHz,40kHz,80kHz 高端频率:100kHz,200kHz,300kHz,400kHz |
本量程非线性误差 | 10% |
测量范围 | 0.1pC~100,000pC |
灵敏度 | 0.1pC |
可测试品的电容量范围 | 6pF~250µF |
试验电源频率范围 | 50~500Hz |
显示 |
|
显示屏 | 12” TFT真彩色触摸液晶显示屏 |
分辨率 | 1024×768 |
接口 |
|
USB | 3路,可外接鼠标键盘,以及外接移动存储设备 |
电源模式 | AC 220V;频率50Hz;功率300W |
电信号接口 | 4路BNC接口,用于信号输入 |
光信号接口 | 4路,用于信号输入 |
网口 | 1路 |
接地钮 | 外部接地 |
通用说明 |
|
CPU | 主频1.60GHz |
内存 | 2.0GB |
硬盘 | 128GB固态硬盘 |
系统 | Windows Xp |
工作环境 | 环境温度:-10~45℃ 相对湿度:≤95% |
尺寸 | 长×宽×高:474mm × 288mm × 370mm |
重量 | 15.8kg |
装 箱 单
产品名称:HCPD-9104 局放综合分析仪 |
序 号 | 名 称 | 数 量 |
1 | 主 机 | 1台 |
2 | 主机电源线HCXD-CK01-152S | 1条 |
3 | 无线键盘/鼠标 | 1套 |
4 | 20米同轴电缆HCXT-BB02-203K | 3条 |
5 | 15米同步连接线HCXC-ZA01-153B | 1条 |
6 | 局部放电输入单元HCPD-1-3 | 3个 |
7 | 局部放电输入单元连接线(红色测试线HCXC-ZJ01-152R) | 3条 |
8 | 局部放电输入单元连接线(黑色测试线HCXC-ZZ01-301K) | 3条 |
9 | 局部放电输入单元连接线(接地线HCXC-ZJ01-152N) | 3条 |
10 | 校准脉冲发生器 HCPD-02 | 1个 |
11 | 校准脉冲发生器信号连接线(红单向带夹子HCXC-ZJ01-152R) | 1条 |
12 | 校准脉冲发生器信号连接线(黑单向带夹子HCXC-ZJ01-152K) | 1条 |
13 | 脉冲发生器充电器XDVNMC4-7 | 1个 |
14 | 分压臂HCPD-F01 | 1个 |
15 | 分压臂信号连接线(红短接线HCXC-ZZ01-301R) | 1条 |
16 | 分压臂信号连接线(黑短接线HCXC-ZZ01-301K) | 1条 |
17 | U盘(金士顿DT100G3/32G,USB3.0) | 1个 |
18 | HCCS-II接触式超声传感器(配套测试线BNC-BNC12米/条) | 4个 |
19 | 耦合剂 | 2个 |
20 | 检测报告 | 1份 |
21 | 说明书 | 2本 |
22 | 合格证 | 1份 |
23 | 保修单 | 1份 |

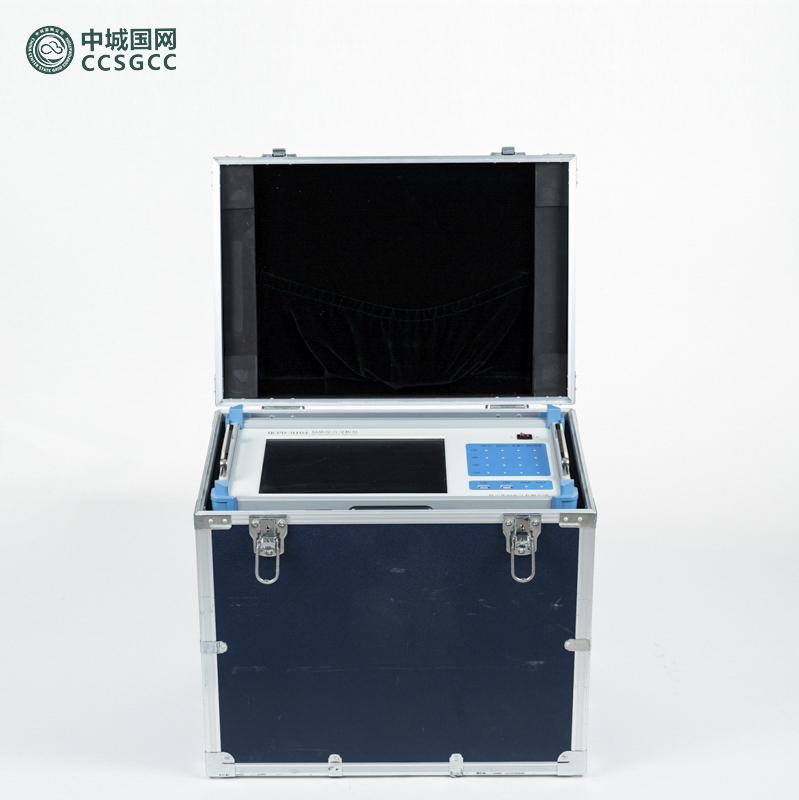

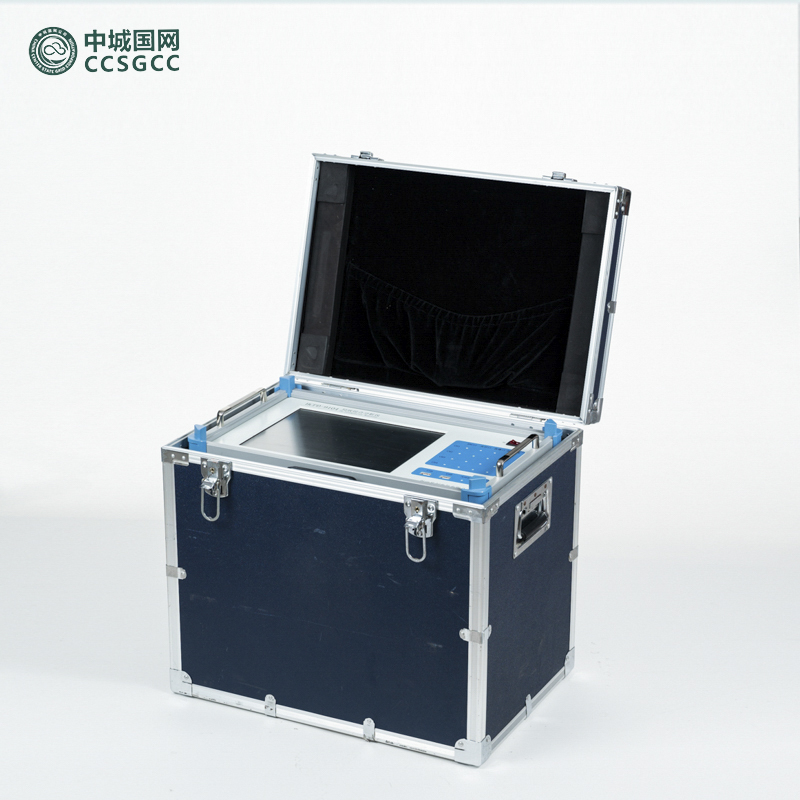

24 | 外机箱 | 1个 |
25 | 配件箱 | 1个 |
